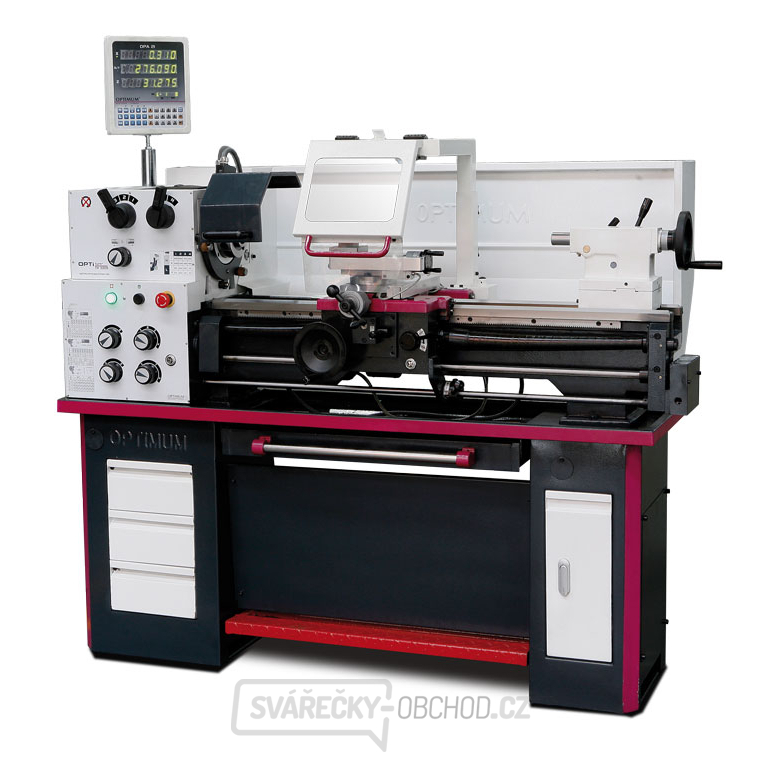

Soustruh OPTIturn TH 3309 D

Plně vybavený soustruh s vodicím a tažným šroubem s digitálním odměřováním polohy DPA 21. Kalené a broušené vodicí dráhy lože. Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy. Upnutí vřetene Camlock DIN ISO 702-2 č. 4.

Popis:

  • Zaručená házivost čela vřetene
  • Kalená a broušená převodová kola hlavního vřetene pro klidný chod
  • Ochranný jistič
  • Uzamykatelný hlavní vypínač
  • Pravý / levý chod lze přepínat na podélném suportu
  • Koník ze přestavit o ±10 mm pro soustružení kuželů
  • Ochranný kryt vodícího šroubu
  • Všechny chrániče a relé značky Siemens nebo Schneider
  • Podstavec stroje se skříňkou na nářadí
  • Vyjímatelná vana na třísky s vedením
  • Bezpečnostní ruční kola v ose X a Y
  • Nožní brzda pro nouzové zastavení
  • Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze
  • Digitální odměřování polohy DPA 21
  • Přehledná fóliová klávesnice
  • Vysoká pracovní přesnost
  • Snížené procento chyb
  • Osa X, Y, Z0, Z s 8-místným displejem
  • Skleněná pravítka

Obsahuje:

  • 3-čelisťové sklíčidlo ø 160 mm
  • Pevná luneta, průchod Ø 19 – 70 mm
  • Pohyblivá luneta, průchod Ø 16 – 50 mm
  • Digitální odměřování polohy DPA 21
  • LED osvětlení stroje
  • Redukční pouzdro MK5 / MK3
  • Dva pevné hroty MK3
  • Čtyřstranný nožový držák
  • Seřizovací nářadí
  • Sada výměnných kol

Technické parametry:
Výška hrotu : 156 mm
Max. točný průměr nad ložem : 330 mm
Max. točný průměr nad suportem : 196 mm
Max. točný průměr bez můstku : 430 mm
Šířka lože : 186 mm
Vzdálenost mezi hroty : 830 mm
Délka můstku : 170 mm
Kužel vřetene : MK5
Upnutí vřetene : Camlock DIN ISO 702-2 č. 4
Otáčky : 60 – 2000 ot/min
Otáčky - provedení Vario : 10 – 2500 ot/min
Plynulá změna otáček : ne
Počet rychlostních stupňů : 8
Průchod vřetene : 38 mm
Kužel pinoly koníku : MK3
Posuv podélný : 0.052– 1.392 mm/ot.( 32 )
Posuv příčný : 0.014– 0.38 mm/ot.( 32 )
Max. posuv nožového suportu : 98 mm
Max. posuv příčného suportu : 164 mm
Závit metrický : 0.4 –7 mm/ot.( 26 )
Závit palcový : 56 –4 záv./1“( 34 )
Závit trapézový : 8– 120 D.P.
Příkon : 1500 W
Elektrické připojení : 400 V
Rozměry : 1685 × 745 × 1590 mm
Hmotnost : 430 kg
