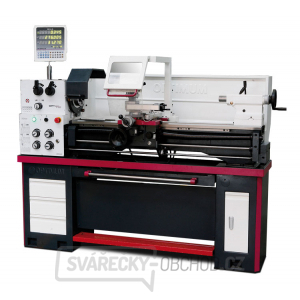

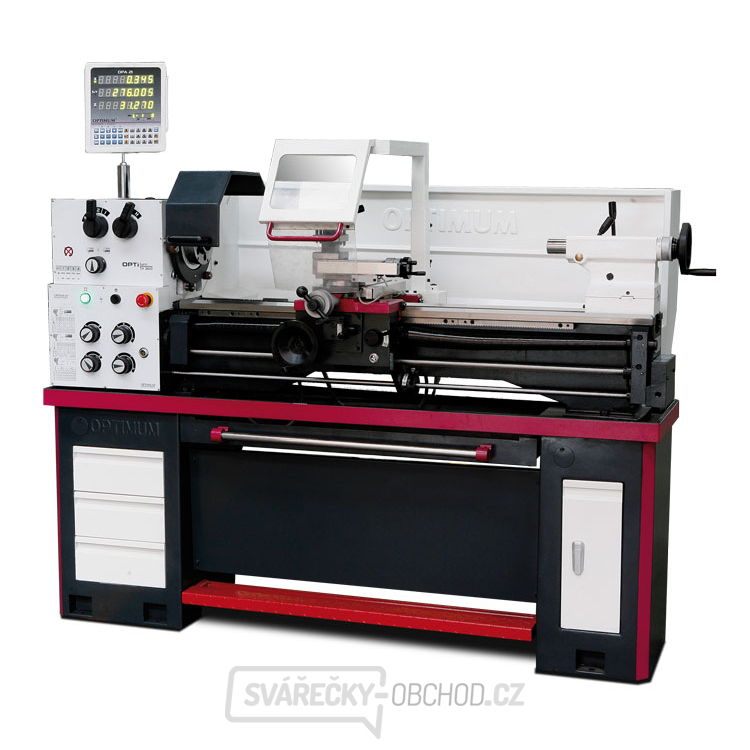

Soustruh OPTIturn TH 3610 D
Plně vybavený soustruh s vodicím a tažným šroubem, s digitálním odměřováním polohy DPA 21. Kalené a broušené vodicí dráhy lože. Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy. Zaručená házivost čela vřetene. Kalená a broušená ozubená kola a hřídele jsou uložené v přesných lož iscích a běží v olejové lázni.
Popis:
Ochranný jistič motoru, uzamykatelný hlavní vypínač
Pravý / levý chod lze přepínat na podélném suportu
Ochranný kryt vodícího šroubu
Podstavec stroje se skříňkami na nářadí
Vyjímatelná vana na třísky s vedením
Nožní brzda pro nouzové zastavení
Bezpečnostní ruční kola v ose X a Z
Koník lze přestavit o ± 10 mm pro soustružení kuželů
LED pracovní lampa
Všechny chrániče a relé značky Siemens nebo Schneider
Skříňky na nářadí na obou stranách podstavce
Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
Pinola koníku a ruční kolo s jemně nastavitelnou stupnicí 0,025 mm
Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze
Digitální odměřování polohy DPA 21
Přehledná fóliová klávesnice
Vysoká pracovní přesnost
Snížené procento chyb
Osa X, Y, Z0, Z s 8-místným displejem
Skleněná pravítka
Obsahuje:
3-čelisťové sklíčidlo ø 200 mm
Pevná luneta, průchod Ø 100 mm
Pohyblivá luneta, průchod Ø 95 mm
LED osvětlení stroje
Redukční pouzdro MK 6 / MK 3
Dva pevné hroty MK 3
Čtyřstranný nožový držák
Sada výměnných kol
Seřizovací nářadí
Technické parametry:
Výška hrotu : 180 mm
Max. točný průměr nad ložem : 356 mm
Max. točný průměr bez můstku : 516 mm
Šířka lože : 160 mm
Vzdálenost mezi hroty : 980 mm
Kužel vřetene : MK6
Upnutí vřetene : Camlock DIN ISO 702-2 č. 5
Otáčky : 70 – 2000 ot/min
Plynulá změna otáček : ne
Počet rychlostních stupňů : 8
Průchod vřetene : 52 mm
Kužel pinoly koníku : MK3
Posuv podélný : 0.052– 1.392 mm/ot.( 32 )
Posuv příčný : 0.014– 0.38 mm/ot.( 32 )
Závit metrický : 0.4 –7 mm/ot.( 26 )
Závit palcový : 56 –4 záv./1“( 34 )
Příkon : 1500 W
Elektrické připojení : 400 V
Rozměry : 1930 × 725 × 1620 mm
Hmotnost : 610 kg
