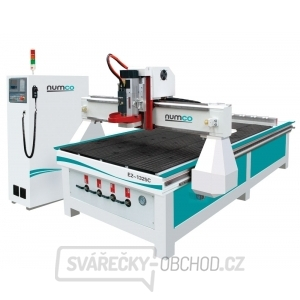

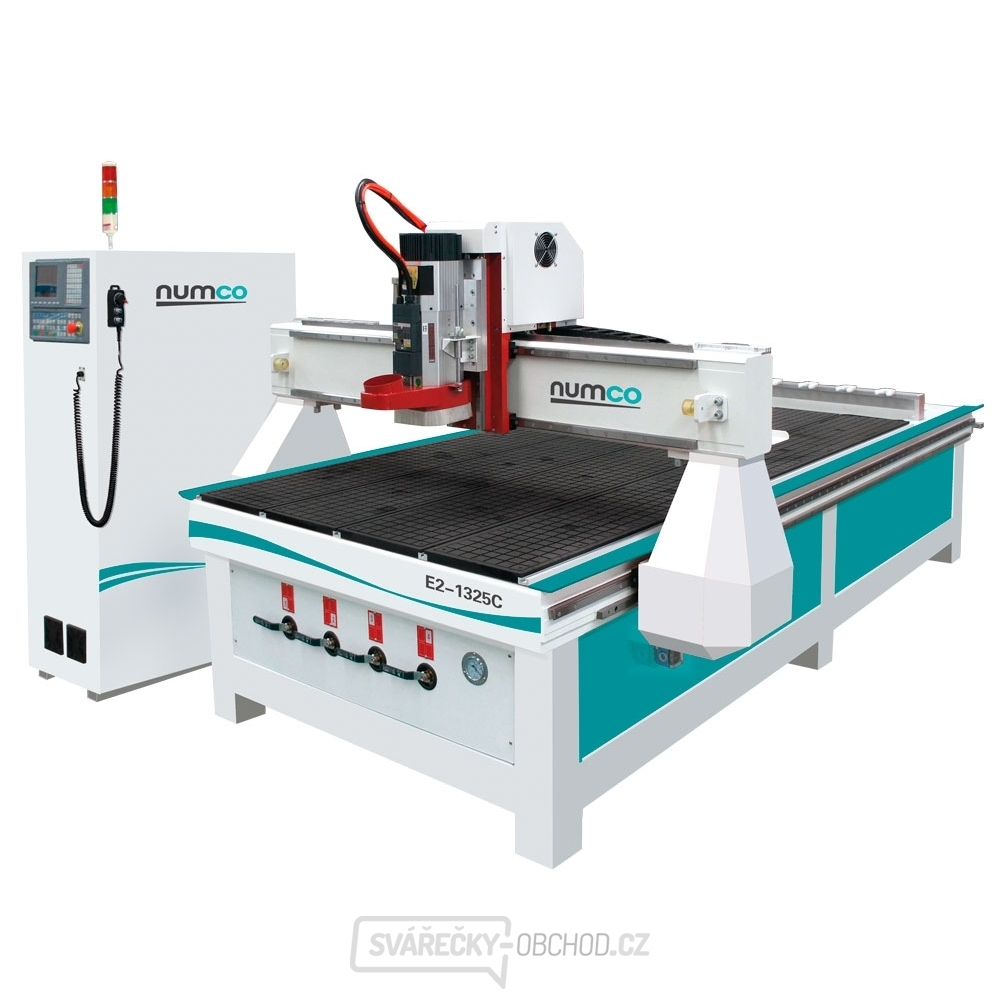

CNC router Numco E2 2138 ATC
Frézovací router střední velikosti s automatickou výměnou nástroje určený pro profesionální využití. Rám stroje je vyroben ze svařovaných ocelových profilů, portál je tvořen silnostěnnou ocelí. Tato konstrukce zaručuje vysokou tuhost stroje i při náročných operacích.
Automatická výměna nástrojů s lineárním zásobníkem pro 6 nástrojů. Router má vřeteno o výkonu 9 kW, 24 000 ot/min. Pohyb v ose Z se uskutečňuje pomocí kuličkového šroubu, v osách X a Y jsou použity ozubené hřebeny a pastorky. V ose Y je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu.
Stroj je osazen kvalitními komponenty předních světových výrobců – kuličkové šrouby a lineární vedení THK, italské vřeteno HSD, japonské servomotory a drivery YASAKAWA a vakuový stůl s německou vývěvou BECKER. Volitelně lze stroj dovybavit fixírkou, pneumatickými dorazy či zvýšeným průchodem mezi portálem a stolem. Stroj je řízen zabudovaným systémem Syntec.
Ke stroji poskytujeme zdarma CAD/CAM software Gravostar umožňující jednoduché a rychlé programování.
Rozsah dodávky:
2,5 D CAD/CAM software GRAVOSTAR
6 ks upínačů ISO 30 ER32 (vyváženo na 40 000 ot/min)
Nástavec na odsávání s pneumatickým ovládáním
Senzor pro automatické měření délkové korekce nástroje
MPG ruční ovládač
Technické parametry:
Rozměry pracovního stolu : 2050 × 3800 mm
Plocha pracovního stolu : Vakuové upínání s T-drážkami
Vakuová pumpa : Becker VTLF 2.250
Výkon vakuové pumpy : 2 × 5.5 kW
Konstrukce rámu stroje : Svařovaný z ocelových profilů
Konstrukce portálu : Silnostěnný ocelový profil
Koncepce - osa X : Šikmé ozubení
Koncepce - osa Y : Šikmé ozubení
Koncepce - osa Z : Kuličkové šrouby
Rozsah posuvu - osa X : 2050 mm
Rozsah posuvu - osa Y : 3780 mm
Rozsah posuvu - osa Z : 200 mm
Pracovní posuv - osa X : 18000 mm/min
Pracovní posuv - osa Y : 18000 mm/min
Pracovní posuv - osa Z : 9000 mm/min
Rychloposuv - osa X : 45000 mm/min
Rychloposuv - osa Y : 45000 mm/min
Rychloposuv - osa Z : 12000 mm/min
Otáčky : 24000 ot/min
Výkon vřetene : 9 kW
Uchycení nástroje : ISO 30 ER32
Zásobník nástrojů : 6 pozic (lineární)
Pohony os : Servomotory YASKAWA SIGMA 7
Opakovatelná přesnost : 0.002 mm
Příkon : 24 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 4450 × 1800 × 2950 mm
Hmotnost : (dle konfigurace) 1950 kg
