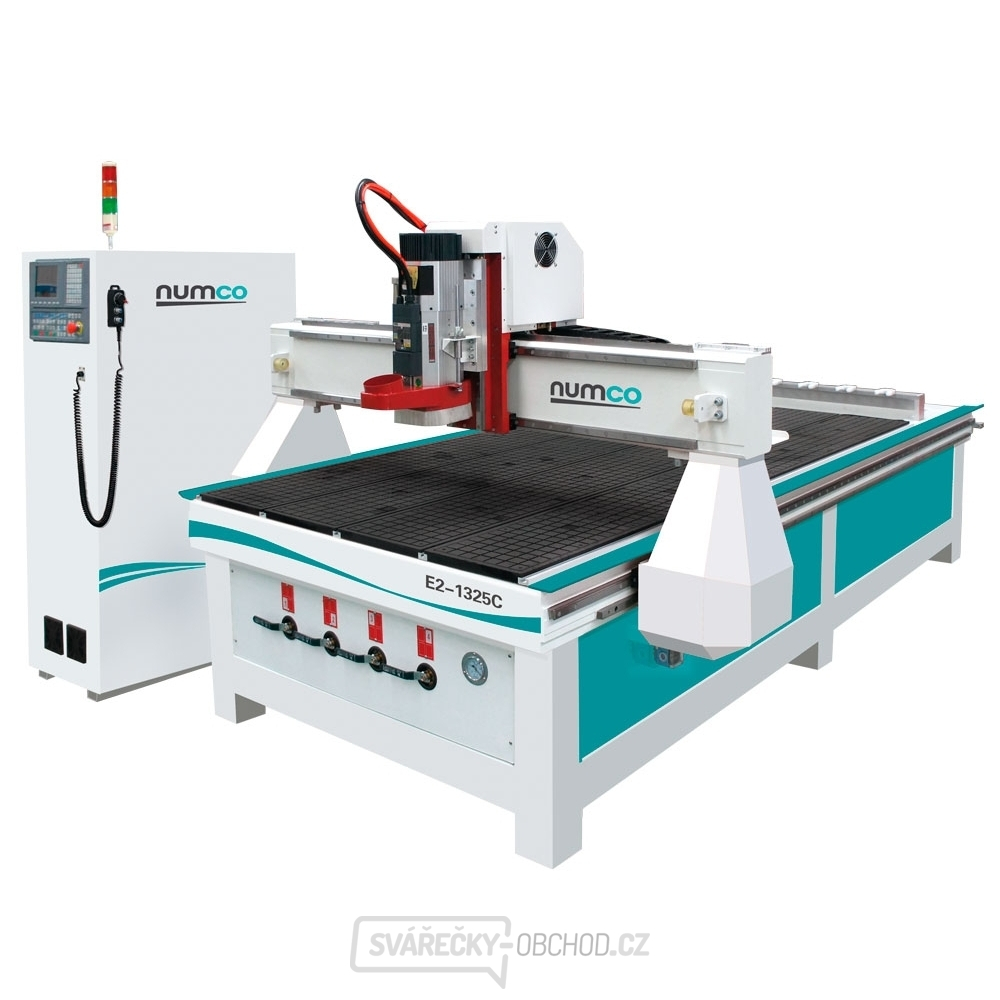

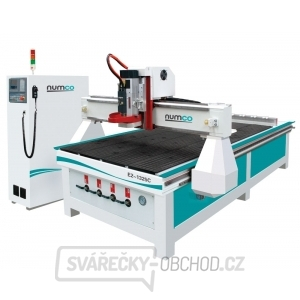

CNC router Numco E2 1325 ATC
Frézovací router střední velikosti s automatickou výměnou nástroje určený pro profesionální využití. Rám stroje je vyroben ze svařovaných ocelových profilů, portál je tvořen silnostěnnou ocelí. Tato konstrukce zaručuje vysokou tuhost stroje i při náročných operacích.
- Automatická výměna nástrojů s lineárním zásobníkem pro 6 nástrojů
- Vřeteno o výkonu 9 kW, 24 000 ot/min
- Pohyb v ose Z se uskutečňuje pomocí kuličkového šroubu, v osách X a Y jsou použity ozubené hřebeny a pastorky. V ose Y je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu
- Stroj je osazen kvalitními komponenty předních světových výrobců – kuličkové šrouby a lineární vedení THK, italské vřeteno HSD, japonské servomotory a drivery YASAKAWA a vakuový stůl s německou vývěvou BECKER
- Volitelně lze stroj dovybavit fixírkou, pneumatickými dorazy či zvýšeným průchodem mezi portálem a stolem
- Stroj je řízen zabudovaným systémem Syntec
- Ke stroji poskytujeme zdarma CAD/CAM software Gravostar umožňující jednoduché a rychlé programování
Obsahuje:
- 2,5 D CAD/CAM software GRAVOSTAR
- 6 ks upínačů ISO 30 ER32 (vyváženo na 40 000 ot/min)
- Nástavec na odsávání s pneumatickým ovládáním
- Senzor pro automatické měření délkové korekce nástroje
- MPG ruční ovládač
Rozměry pracovního stolu : 1230 × 2500 mm
Plocha pracovního stolu : Vakuové upínání s T-drážkami
Vakuová pumpa : Becker KVT 3.140
Výkon vakuové pumpy : 4 kW
Konstrukce rámu stroje : Svařovaný z ocelových profilů
Konstrukce portálu : Silnostěnný ocelový profil
Koncepce - osa X : Šikmé ozubení
Koncepce - osa Y : Šikmé ozubení
Koncepce - osa Z : Kuličkové šrouby
Rozsah posuvu - osa X : 1240 mm
Rozsah posuvu - osa Y : 2480 mm
Rozsah posuvu - osa Z : 200 mm
Pracovní posuv - osa X : 18000 mm/min
Pracovní posuv - osa Y : 18000 mm/min
Pracovní posuv - osa Z : 9000 mm/min
Rychloposuv - osa X : 45000 mm/min
Rychloposuv - osa Y : 45000 mm/min
Rychloposuv - osa Z : 12000 mm/min
Otáčky : 24000 ot/min
Výkon vřetene : 9 kW
Uchycení nástroje : ISO 30 ER32
Zásobník nástrojů : 6 pozic (lineární)
Pohony os : Servomotory YASKAWA SIGMA 7
Opakovatelná přesnost : 0.002 mm
Příkon : 15 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 3150 × 1800 × 2130 mm
Hmotnost : (dle konfigurace) 1200 kg
