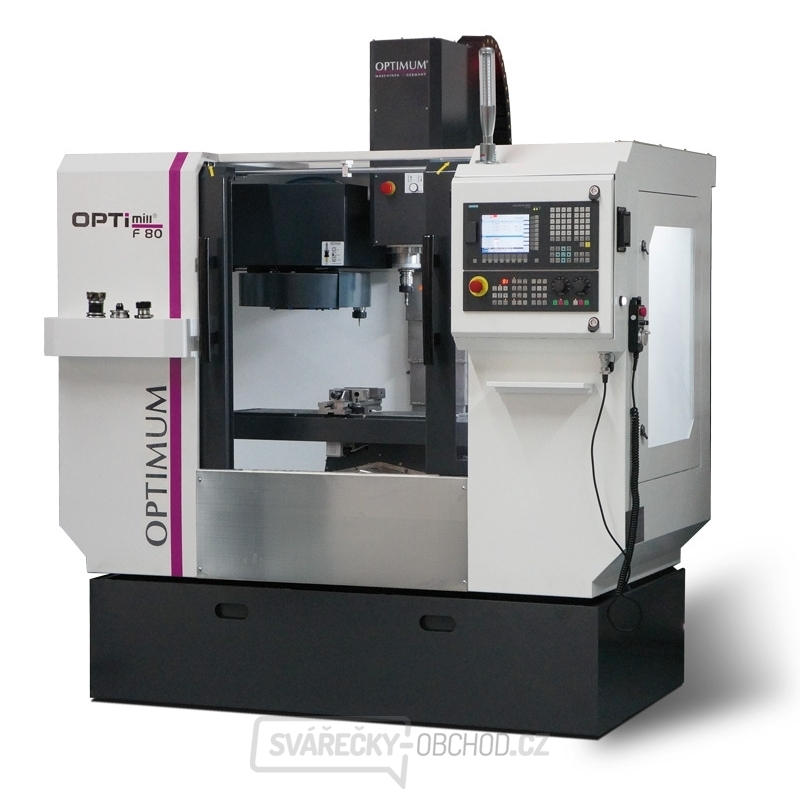

CNC frézka OPTImill F 80

Moderní, výkonné a snadno ovladatelné obráběcí centrum ideální pro malosériovou výrobu i výuku. Vřeteno je poháněné servomotorem Siemens. Frézka je řízena řídícím systém Siemens Sinumerik 808D ADVANCED. Základna stroje z litiny zajišťuje vysokou tuhost. Výměna nástrojů probíhá automaticky nebo stisknutím tlačítka (elektro pneumatické zařízení pro upínání nástrojů). Velké přístupové dveře usnadňují čistění stroje a provádění údržby. Včetně dvouleté Siemens záruky.

Výhody

Karuselový výměník nástrojů – 10 pozic pro nástroje
Otáčky vřetene až 10 000 ot/min - při trvalém provozu musí být otáčky sníženy o 20 %
Všechna lineární vedení s kryty z ušlechtilé oceli
Automatická centrální jednotka mazání
Chladicí zařízení s nádrží chladicí kapaliny o objemu 70 litrů
Masivní a přesný křížový stůl, dostatečně velký a s přesnou povrchovou úpravou
Přehledný elektrorozvaděč
LED osvětlení celého pracovního prostoru stroje

Servomotory ve všech osách

Technické parametry:
Max. průměr stopkové frézy : 25 mm
Max. průměr nožové hlavy : 52 mm
Rozměry pracovního stolu : 800 × 260 mm
Max. zatížení stolu : 150 kg
T-drážky | počet : 5
T-drážky | velikost drážky : 16 mm
T-drážky | rozteč : 50 mm
Kužel vřetene : BT30
Rozsah posuvu - osa X : 400 mm
Rozsah posuvu - osa Y : 225 mm
Rozsah posuvu - osa Z : 375 mm
Rychloposuv - osa X : 10000 mm/min
Rychloposuv - osa Y : 10000 mm/min
Rychloposuv - osa Z : 10000 mm/min
Otáčky : 50 – 10000 ot/min
Min. vzdálenost vřetene a stolu : 75 mm
Max. vzdálenost vřetene a stolu : 475 mm
Výměník nástrojů :
Typ zásobníku nástrojů : Karusel
Kapacita zásobníku nástrojů : 10
Max. průměr nástroje : 60 mm
Max. délka nástroje : 200 mm
Max hmotnost nástroje : 6 kg
Doba výměny nástroje : 7 s
Opakovatelná přesnost : 0.015 mm
Přesnost polohování : 0.015 mm
Kroutící moment motoru - osa X : 3.5 Nm
Kroutící moment motoru - osa Y : 6 Nm
Kroutící moment motoru - osa Z : 6 Nm
Nádrž na chladící kapalinu : 70 l
Příkon motoru chladícího čerpadla : 650 W
Celkový příkon : 14 kVA
Výkon motoru vřetene (režim S1) : 3.7 kW
Krouticí moment motoru (režim S1) : 24 Nm
Výkon motoru vřetene (režim S6 30 %) : 5.5 kW
Krouticí moment motoru (režim S6 30 %) : 35 Nm
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1925 × 1720 × 2200 mm
Hmotnost : 1900 kg
Řídící systém : Sinumerik 808D ADVANCED
