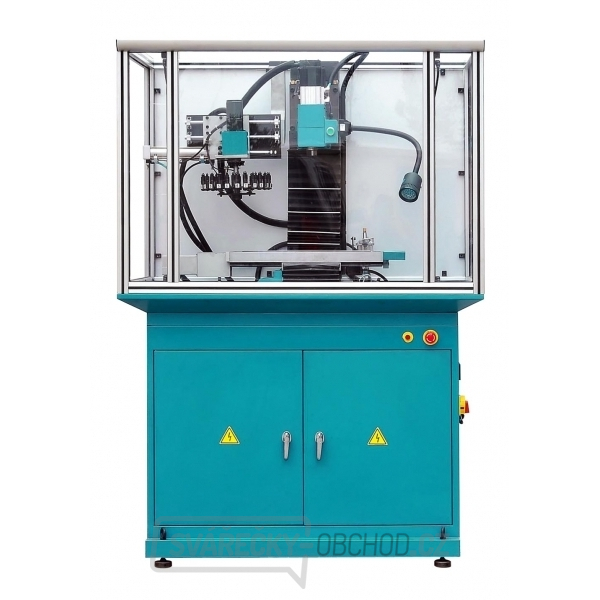

Univerzální CNC frézka iKX3 A
Univerzální CNC frézka s automatickým výměníkem pro 12 nástrojů. CNC frézka Numco iKX3 je vybavena řídícím systémem Siemens Sinumerik 808D, kuličkovými, šrouby, servo motory, BLDC vřeteno s příslušným měničem. Centrální mazání pohybových šroubů a kluzných ploch. Pohony všech os jsou s pohybovými šrouby spojeny pružnými spojkami. Stroj je vhodný k výrobě tvarově složitých součástí menších rozměrů z železných i neželezných kovů.
Všechny pracovní části stroje jsou pečlivě zakrytovány a připravené pro práci s řeznou kapalinou. Své uplatnění nalezne ve firmách zabývajících se výrobou malých, tvarově složitých a přesných součástí, ale i ve školách a školících zařízeních.
Ke všem CNC frézkám a CNC routerům ZDARMA dodáváme 2,5CAD/CAM software, který umožňuje jednoduché a rychlé programování:
Výplně ploch meandrem nebo offsetem
Konturu pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
Gravírování textu
Možnost tvorby vlastních SHP fontů
Podporu bodů (pro vrtání)
Výpočet doby obrábění
Funkce optimalizace strojních drah
Příchytové módy
Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí
Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod
Jednoduché a přehledné ovládání
Možnost konfigurace výstupu do G-kódu
Technické parametry:
Rozměry pracovního stolu : 550 × 160 mm
Max. zatížení stolu : 30 kg
T-drážky | počet : 3
T-drážky | velikost drážky : 12 mm
T-drážky | rozteč : 43 mm
Max. průměr stopkové frézy : 10 mm
Max. průměr vrtáku : 10 mm
Kužel vřetene : ISO20
Rozsah posuvu - osa X : 270 mm
Rychloposuv - osa X : 2000 mm/min
Rozsah posuvu - osa Y : 152 mm
Rychloposuv - osa Y : 2000 mm/min
Rozsah posuvu - osa Z : 270 mm
Rychloposuv - osa Z : 2000 mm/min
Otáčky : 100 – 5000 ot/min
Výkon vřetene : 1000 W
Vzdálenost vřeteno-stůl : 80 - 350 mm
Výměník nástrojů :
Kapacita zásobníku nástrojů : 12
Max. průměr nástroje : 10 mm
Max. délka nástroje : 110 mm
Max hmotnost nástroje : 0.5 kg
Doba výměny nástroje : 8 s
Řídící systém : SIEMENS 808D
Opakovatelná přesnost : ± 0.01 mm
Přesnost polohování : ± 0.015 mm
Max. kroutící moment motoru : 5.5 Nm
Kroutící moment motoru - osa X : 4 Nm
Kroutící moment motoru - osa Y : 4 Nm
Kroutící moment motoru - osa Z : 6 Nm
Elektrické připojení : 230 V
Rozměry : 1280 × 1845 × 895 mm
Hmotnost : 510 kg
Volitelné vybavení:
Čtvrtá osa
Průmyslové krytování
Průzorové krytování
Podstavec s úložným prostorem
MPG ovladač
