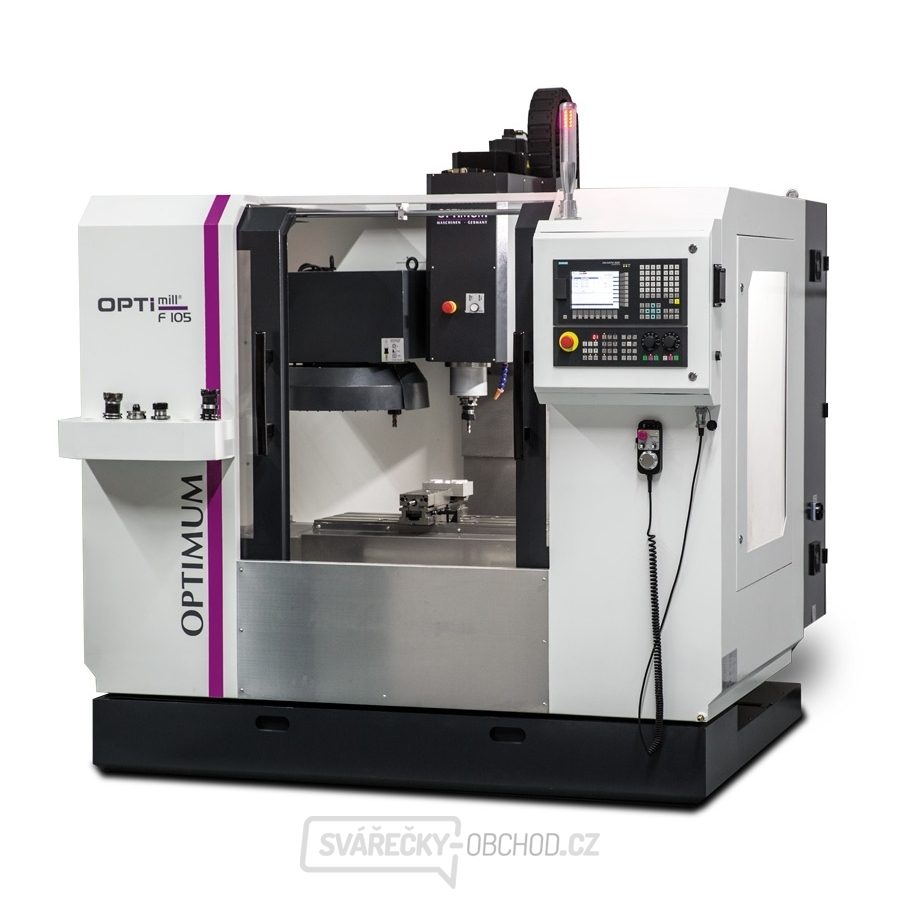

CNC frézka OPTImill F 105
Kompaktní řešení pro menší sériovou výrobu nebo výuku. Včetně dvouleté Siemens záruky. Frézka je řízena řídícím systém Siemens Sinumerik 808D ADVANCED. Vřeteno je poháněné servomotorem Siemens. Otáčky vřetene až 10 000 ot/min - při trvalém provozu musí být otáčky sníženy o 20 %. Výměna nástrojů probíhá automaticky nebo stisknutím tlačítka (elektropneumatické zařízení pro upínání nástrojů). Velké přístupové dveře usnadňují čistění stroje a provádění údržby.
Výhody
Robustní provedení
Karuselový výměník nástrojů – 12 pozic pro nástroje
Všechna lineární vedení s kryty z ušlechtilé oceli
Automatická centrální jednotka mazání
LED osvětlení stroje
Chladicí zařízení s nádrží chladicí kapaliny o objemu 120 litrů
Masivní a přesný křížový stůl, dostatečně velký a s přesnou povrchovou úpravou
Siemens servo motory v ose X, Y a Z
Technické parametry:
Max. průměr stopkové frézy : 35 mm
Max. průměr nožové hlavy : 63 mm
Rozměry pracovního stolu : 800 × 320 mm
Max. zatížení stolu : 300 kg
T-drážky | počet : 3
T-drážky | velikost drážky : 14 mm
T-drážky | rozteč : 100 mm
Kužel vřetene : BT40
Rozsah posuvu - osa X : 550 mm
Rozsah posuvu - osa Y : 305 mm
Rozsah posuvu - osa Z : 460 mm
Rychloposuv - osa X : 10000 mm/min
Rychloposuv - osa Y : 10000 mm/min
Rychloposuv - osa Z : 10000 mm/min
Otáčky : 10 – 10000 ot/min
Vzdálenost vřeteno-stůl : 100 – 600 mm
Výměník nástrojů :
Typ zásobníku nástrojů : Karusel
Kapacita zásobníku nástrojů : 12
Max. průměr nástroje : 70 mm
Max. délka nástroje : 300 mm
Max hmotnost nástroje : 6 kg
Doba výměny nástroje : 7 s
Opakovatelná přesnost : ± 0.01 mm
Přesnost polohování : ± 0.01 mm
Kroutící moment motoru - osa X : 8 Nm
Kroutící moment motoru - osa Y : 8 Nm
Kroutící moment motoru - osa Z : 11 Nm
Nádrž na chladící kapalinu : 120 l
Příkon motoru chladícího čerpadla : 650 W
Celkový příkon : 15 kVA
Výkon motoru vřetene (režim S1) : 7.5 kW
Krouticí moment motoru (režim S1) : 48 Nm
Výkon motoru vřetene (režim S6 30 %) : 11 kW
Krouticí moment motoru (režim S6 30 %) : 70 Nm
Elektrické připojení : 400 V
Rozměry (š × v × h) : 2140 × 2200 × 2160 mm
Hmotnost : 2800 kg
Řídící systém : Sinumerik 808D ADVANCED
