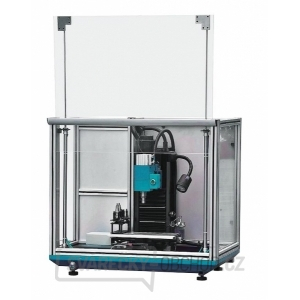

CNC Frézka iKX1 S

Nejmenší frézka naší nabídky s automatickým výměníkem pro čtyři nástroje.

  • CNC frézka Numco iKX1, kuličkové šrouby, krokové motory, BLDC vřeteno s příslušným měničem. Pohony všech os jsou s pohybovými šrouby spojeny p ružnými spojkami
  • Stroj je vhodný k výrobě tvarově složitých součástí menších rozměrů z neželezných kovů
  • Frézka je řízena programem Siemens Sinumerik 808D ADVANCED
  • Uplatnění tento stroj nalezne zejména v modelářských dílnách, školách, údržbářských nebo prototypových dílnách

Ke všem CNC frézkám a CNC routerům ZDARMA dodáváme 2,5CAD/CAM software, který umožňuje jednoduché a rychlé programování:

  • Výplně ploch meandrem nebo offsetem
  • Konturu pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
  • Gravírování textu
  • Možnost tvorby vlastních SHP fontů
  • Podporu bodů (pro vrtání)
  • Výpočet doby obrábění
  • Funkce optimalizace strojních drah
  • Příchytové módy
  • Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí
  • Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod
  • Jednoduché a přehledné ovládání
  • Možnost konfigurace výstupu do G-kódu
Technické Parametry:

Řídící systém: Siemens Sinumerik 808D ADVANCED
Elektrické připojení: 400 V
Kroutící moment motoru: 5,5 Nm
Výkon vřetene: 1 kW
Kužel vřetene: ISO20
Otáčky: 100 – 5000 ot/min
Max. průměr nožové hlavy: 10 mm
Max. průměr stopkové frézy: 10 mm
Opakovatelná přesnost: ± 0,01 mm
Přesnost polohování: ± 0,015 mm
Počet nastavitelných pozic: 4
Max. průměr nástroje: 10 mm
Max. délka nástroje: 110 mm
Max. hmotnost nástroje: 0,5 kg
Čas výměny nástroje: 10 s
Rozsah posuvu - osa X: 260 mm
Rozsah posuvu - osa Y: 152 mm
Rozsah posuvu - osa Z: 180 mm
Pracovní posuv - osa X: 500 mm/min
Pracovní posuv - osa Y: 500 mm/min
Pracovní posuv - osa Z: 500 mm/min
Rychloposuv - osa X: 2000 mm/min
Rychloposuv - osa Y: 1000 mm/min
Rychloposuv - osa Z: 1000 mm/min
Kroutící moment motoru - osa X: 1,35 Nm
Kroutící moment motoru - osa Y: 1,35 Nm
Kroutící moment motoru - osa Z: 2,2 Nm
Pracovní tlak: 6 bar
Vzdálenost vřeteno - pracovní stůl: 60 – 240 mm
Vzdálenost vřeteno - kryt osy Z 200 mm
Rozměry pracovního stolu: 400 × 145 mm
T-drážky | velikost drážky: 12 mm
T-drážky | počet: 3
T-drážky | rozteč: 40 mm
Max. zatížení stolu: 20 kg
Rozměry (š × v × h): 1040 × 860 × 940 mm
Hmotnost: 280 kg / s podstavcem 430 kg
