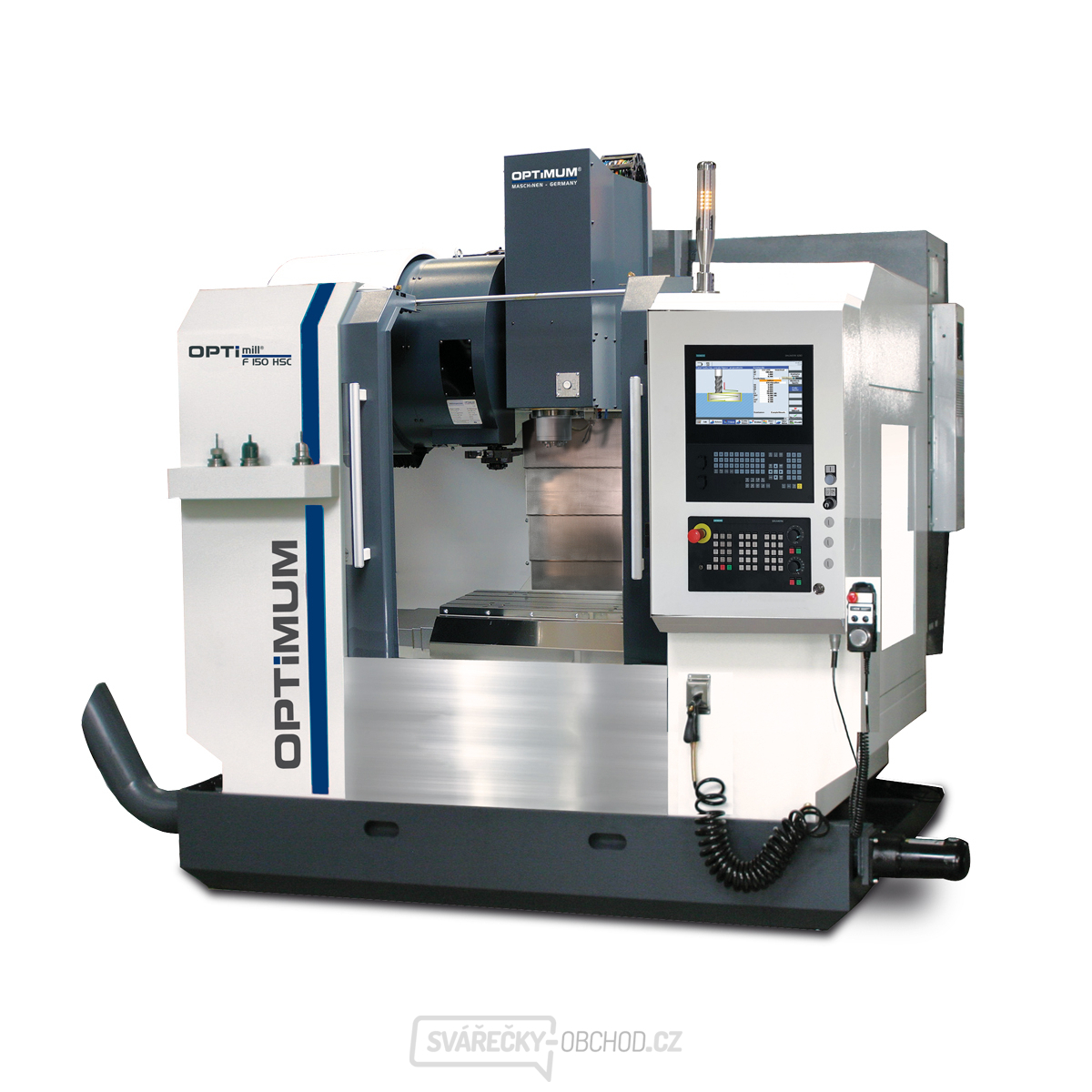

CNC obráběcí centrum OPTImill F 150 HSC (24 pozic)
CNC frézka z řady Premium vyniká vysokou přesností, masivní konstrukcí a efektivním provozem.
Na tento stroj je možné získat dotaci.
- Masivní provedení
- Vysoká produktivita
- Lineární vedení ve všech osách pro vysokou rychlost rychloposuvu
- Výměník nástrojů s dvojitým ramenem a 24 pozicemi
- Vysoká spolehlivost
- Silně žebrovaná základna stroje
- Tělo stroje je vyrobené z kvalitní Meehanite litiny
- Masivní a přesný křížový stůl s 4 T-drážkami, dostatečně velký a s přesnou povrchovou úpravou
- Přesně broušené a předepnuté kuličkové šrouby Ø 32 x P8 x C3 ve všech osách
- Výkonné servo motory ve všech třech osách namontované přímo na kuličkových šroubech
- Otáčky až 12 000 ot/min - při trvalém provozu musí být otáčky sníženy o 20 %
- Vynašeč třísek - šnekové provedení
- RJ-45 přípojka, USB přípojka, zásuvka 230 V
- Chladicí zařízení s nádrží chladicí kapaliny o objemu 210 litrů a vyplachovacím systémem třísek
- Uzavřený elektrorozvaděč s vestavěným výměníkem tepla zajišťuje optimální teplotu i při vysokých venkovních teplotách
- Teleskopické kryty vodicích drah ve všech osách
- Řídící systém SINUMERIK 828 D, včetně dvouleté Siemens záruky
Obsahuje:
- EMV filtr
- Pistole chladicí kapaliny
- Vyplachovací systém třísek
- Pracovní lampa
- 6 nivelačních prvků
- Vynašeč třísek - šnekové provedení
- Výměník tepla
Informace:
Řídící systém : Siemens Sinumeric 828D
Elektrické připojení : 400 V
Celkový příkon : 31 kVA
Kroutící moment motoru : (S1) 57 Nm / (S6-30%) 135 Nm
Výkon vřetene : (S1) 9 kW / (S6-30%) 21.2 kW
Kužel vřetene : SK 40 DIN 69871
Otáčky : 10–12000ot/min
Výkon motoru chladícího čerpadla : 1270 W
Nádrž na chladící kapalinu : 210 l
Mazací množství : 66 – 100 l/min
Max. průměr nožové hlavy : 63 mm
Max. průměr stopkové frézy : 32 mm
Opakovatelná přesnost : ± 0.005 mm
Přesnost polohování : ± 0.005 mm
Počet nastavitelných pozic : 24
Max. průměr nástroje : 80 mm
Max. hmotnost nástroje : 8 kg
Čas výměny nástroje : 2 s
Délka nástroje : 200 mm
Rozsah posuvu - osa X : 760 mm
Rozsah posuvu - osa Y : 440 mm
Rozsah posuvu - osa Z : 460 mm
Rychloposuv - osa X : 36000 mm/min
Rychloposuv - osa Y : 36000 mm/min
Rychloposuv - osa Z : 36000 mm/min
Kroutící moment motoru - osa X : 7.3 Nm
Kroutící moment motoru - osa Y : 10.5 Nm
Kroutící moment motoru - osa Z : 15 Nm
Pracovní tlak : 5 – 7 bar
Vzdálenost vřeteno - pracovní stůl : 102 – 562 mm
Vzdálenost vřeteno - kryt osy Z : 480 mm
Rozměry pracovního stolu : 900×410mm
T-drážky | velikost drážky : 16 mm
T-drážky | počet : 4
T-drážky | rozteč : 102 mm
Max. zatížení stolu : 350 kg
Rozměry (š × v × h) : 3000×2310×1950mm
Hmotnost : 4350 kg
