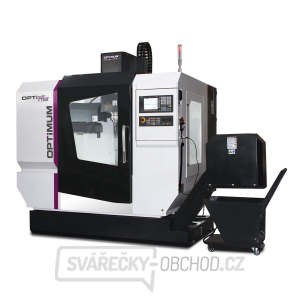

CNC obráběcí centrum OPTImill F 150 E (Sinumerik 808D ADVANCED)

CNC frézka z řady Premium vyniká vysokou přesností, masivní konstrukcí a efektivním provozem.

  • Masivní provedení
  • Vysoká produktivita
  • Lineární vedení ve všech osách pro vysokou rychlost rychloposuvu
  • Karuselový výměník nástrojů s 16 pozicemi
  • Vysoká spolehlivost
  • Silně žebrovaná základna stroje
  • Tělo stroje je vyrobené z kvalitní Meehanite litiny
  • Masivní a přesný křížový stůl s 4 T-drážkami, dostatečně velký a s přesnou povrchovou úpravou
  • Přesně broušené a předepnuté kuličkové šrouby Ø 32 x P8 x C3 ve všech osách
  • Výkonné servo motory ve všech třech osách namontované přímo na kuličkových šroubech
  • Otáčky až 10 000 ot/min - při trvalém provozu musí být otáčky sníženy o 20 %
  • Vynašeč třísek - šnekové provedení
  • RJ-45 přípojka, USB přípojka, zásuvka 230 V
  • Chladicí zařízení s nádrží chladicí kapaliny o objemu 210 litrů a vyplachovacím systémem třísek
  • Uzavřený elektrorozvaděč s vestavěným výměníkem tepla zajišťuje optimální teplotu i při vysokých venkovních teplotách
  • Teleskopické kryty vodicích drah ve všech osách
  • Řídící systém SINUMERIK 828 D, včetně dvouleté Siemens záruky

Obsahuje:

  • EMV filtr
  • Pistole chladicí kapaliny
  • Vyplachovací systém třísek
  • Pracovní lampa
  • 6 nivelačních prvků
  • Vynašeč třísek - šnekové provedení
  • Výměník tepla

Technické parametry:
Řídící systém : SINUMERIK 828D
Elektrické připojení : 400 V
Celkový příkon : 15000 W
Kroutící moment motoru : (S1) 48 Nm / (S6-30%) 72 Nm
Výkon vřetene : (S1) 7.5 kW / (S6-30%) 11.25 kW
Kužel vřetene : BT40
Otáčky : 10–10000ot/min
Výkon motoru chladícího čerpadla : 370 W
Nádrž na chladící kapalinu : 190 l
Mazací množství : 66 – 100 l/min
Max. průměr nožové hlavy : 80 mm
Max. průměr stopkové frézy : 38 mm
Opakovatelná přesnost : ± 0.008 mm
Přesnost polohování : ± 0.008 mm
Počet nastavitelných pozic : 16
Max. průměr nástroje : 90 mm
Max. hmotnost nástroje : 8 kg
Čas výměny nástroje : 6 s
Rozsah posuvu - osa X : 750 mm
Rozsah posuvu - osa Y : 500 mm
Rozsah posuvu - osa Z : 500 mm
Rychloposuv - osa X : 20000 mm/min
Rychloposuv - osa Y : 20000 mm/min
Rychloposuv - osa Z : 20000 mm/min
Kroutící moment motoru - osa X : 9.55 Nm
Kroutící moment motoru - osa Y : 9.55 Nm
Kroutící moment motoru - osa Z : 16.7 Nm
Pracovní tlak : 6 bar
Vzdálenost vřeteno - pracovní stůl : 100 – 600 mm
Rozměry pracovního stolu : 900×500mm
T-drážky | velikost drážky : 18 mm
T-drážky | počet : 5
T-drážky | rozteč : 80 mm
Max. zatížení stolu : 350 kg
Rozměry (š × v × h) : 3550×2850×2200mm
Hmotnost : 4500 kg
