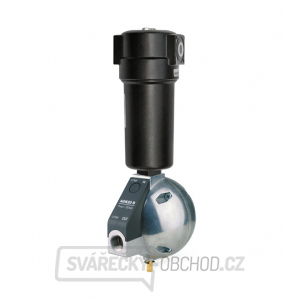

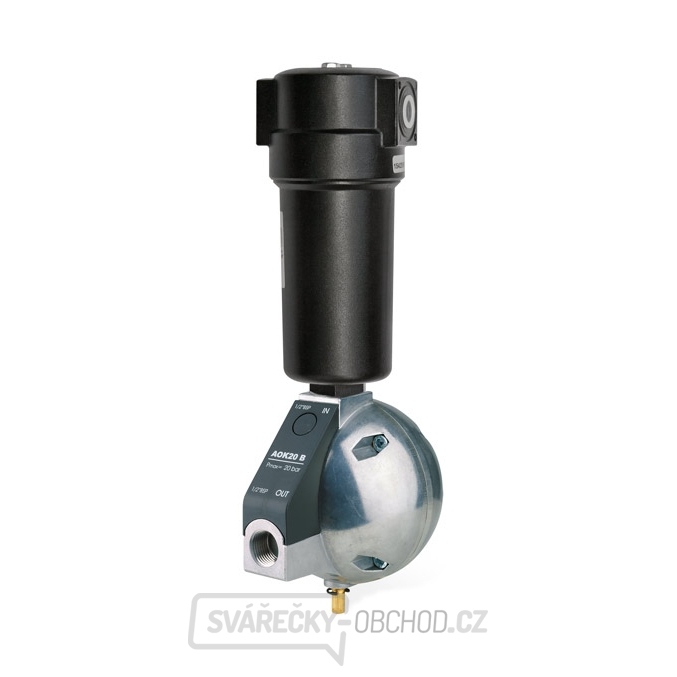

Odlučovač kondenzátu ACKL 0120B 3/8"

Odlučovač kondenzátu pro vysoce účinné odlučování většího množství kondenzátu ze systému se stlačeným vzduchem. Montáž mezi kompresor a tlakovou nádobu. Kryt filtru je vyroben z eloxovaného hliníku. Odlučování kondenzátu (voda, olej) a nečistot pomocí odstředivého zrychlení stlačeného vzduchu. Kondenzát je z odloučen pomocí plováku. Včetně vypouštěče kondenzátu AOK 20 B. Lze také vybavit elektronickým odvaděčem kondenzátu.

Opravné faktory pro odlučovač kondenzátu a filtry ACKL, AFF, ASF, ANF a AAF:

Provozní tlak v bar 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Opravný faktor 0,38 0,50 0,63 0,75 0,88 1,00 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13

*Při odlišném provozním tlaku vynásobte prosím uvedený objemový proud opravným faktorem


Rozsah dodávky:
Automatický odvaděč kondenzátu AOK 20B

Technické parametry:
Max. provozní tlak : 16 bar
Objemový proud : (při 7 bar) 120 m³/h | 1980 l/min
Přípojka vzduchu : 3/8 “
Provozní teplota  : 1.5 – 65 °C
Celková výška : 247 mm
Celková šířka : 88 mm
