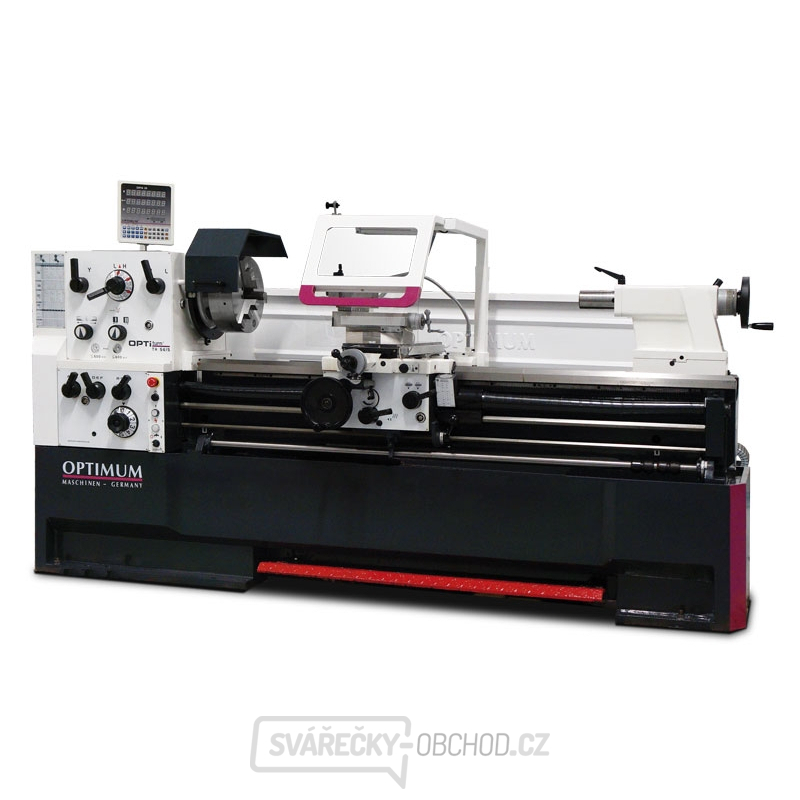

Soustruh OPTIturn TH 5630
Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os. Upínání vřetene Camlock DIN ISO 702-2 č. 8. Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni.
Popis:
Zaručená házivost čela vřetene
Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
Podstavec a lože stroje jsou odlity z jednoho kusu litiny
Vyjímatelný můstek lože
Kalené a broušené vodící plochy lože
Centrální mazání vodících ploch
Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
Koník přestavitelný o ±13 mm
Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
Podpěťový spínač, nouzový vypínač a jištění motoru
Mechanická nožní brzda vřetene
Provedení dle DIN 8606 (nástrojařská přesnost)
Digitální odměřování všech tří os pomocí skleněných pravítek
Sklíčidlo a upínací deska není součástí dodávky
Obsahuje:
Sklíčidlo a upínací deska není součástí dodávky
Pevná luneta pro Ø 19 – 165 mm
Pohyblivá luneta Ø 16 – 95 mm
Chladící zařízení
Stěna ostřiku
Brzda vřetene
Držák pro čtyhranné nože D 32×150 mm
Závitový indikátor
Rychloupínací nožový držák SWH 7-C
Redukční pouzdro MK7/MK5
Pevný hrot MK5 – 2 ks
Halogenová svítilna 50 W/24 V
Kufřík s nářadím
Olejová náplň
Digitální odměřování s ukazatelem polohy DPA 2000
Technické parametry:
Výška hrotu : 280 mm
Max. točný průměr nad ložem : 560 mm
Max. točný průměr nad suportem : 355 mm
Max. točný průměr bez můstku : 790 mm
Vzdálenost mezi hroty : 3000 mm
Délka můstku : 270 mm
Kužel vřetene : MK7
Otáčky : 25 – 1600 ot/min
Otáčky - provedení Vario : 10 – 2500 ot/min
Plynulá změna otáček : ne
Počet rychlostních stupňů : 12
Průchod vřetene : 80 mm
Upnutí vřetene : Camlock DIN ISO 702-2 č. 8
Posuv pinoly : 180 mm
Kužel pinoly koníku : MK5
Posuv podélný : 0.059– 1.646 mm/ot.( 35 )
Posuv příčný : 0.020– 0.573 mm/ot.( 35 )
Max. posuv nožového suportu : 130 mm
Max. posuv příčného suportu : 316 mm
Závit metrický : 0.2 –14 mm/ot.( 47 )
Závit palcový : 2 –112 záv./1“( 60 )
Závit trapézový : 4– 112 D.P.( 50 )
Závit modulový : 0.1– 7 M.P.( 34 )
Příkon motoru chladícího čerpadla : 100 W
Příkon : 7500 W
Elektrické připojení : 400 V
Rozměry : 4340 × 1150 × 1460 mm
Hmotnost : 3000 kg
