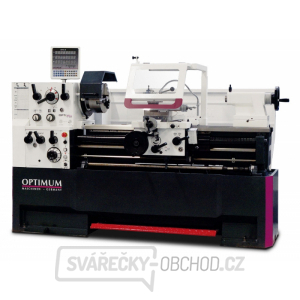

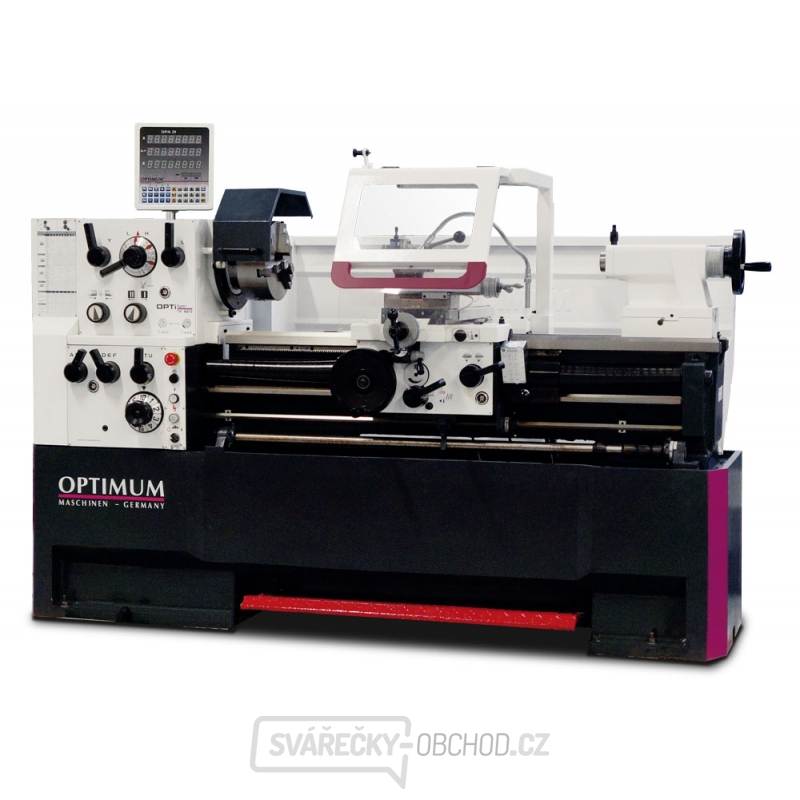

Soustruh OPTIturn TH 4610

Masivní, plně vybavené soustruhy s digitálním odměřováním polohy. Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu.

  • Upínání vřetene Camlock DIN ISO 702-2 č. 6
  • Sklíčidlo „Made in Czech Republic“ – soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
  • Kalené a broušené vřeteno uložené kuželíkových ložiscích, které běží v olejové lázni
  • Zaručená házivost čela vřetene
  • Uzavřená posuvová skříň s rychlým řazením, ozubená kola jsou kalená a broušená, uložená v olejové lázni
  • Podstavec a lože stroje jsou odlity z jednoho kusu litiny
  • Vyjímatelný můstek lože
  • Kalené a broušené vodící plochy lože
  • Centrální mazání vodících ploch
  • Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
  • Koník přestavitelný pro soustružení kuželů o ±15 mm
  • Chod vpravo-vlevo přepínatelný ovládací pákou
  • Podpěťový spínač, nouzový vypínač a jištění motoru
  • Mechanická nožní brzda vřetene
  • Provedení podle DIN 8606 (nástrojařská přesnost)
  • Digitální odměřování všech tří os pomocí skleněných pravítek

Rozsah dodávky:

  • Dva pevné hroty MK4
  • Redukční pouzdro MK6/MK4
  • Stěna ostřiku (namontovaná)
  • Nožní brzda vřetene
  • Halogenová lampa 50 W/24 V
  • Kufřík s nářadím
  • Olejová náplň
  • Digitální odměřování
  • Pevná luneta pro Ø 25 – 178 mm
  • Pohyblivá luneta Ø 19 – 114 mm
  • Rychloupínací nožový držák SWH 5-B (volitelně čtyřpolohová nožová hlava)
  • Držák pro čtyřhranné nože D 25×120 mm
  • Podstavec stroje
  • Chladicí zařízení
  • 3-čelisťové sklíčidlo Ø 250 mm

Technické parametry:

Výška hrotu: 230 mm
Max. točný průměr nad ložem: 465 mm
Max. točný průměr nad suportem: 270 mm
Max. točný průměr bez můstku: 690 mm
Šířka lože: 300 mm
Vzdálenost mezi hroty: 1000 mm
Délka můstku: 240 mm
Kužel vřetene: MK6
Upnutí vřetene: Camlock DIN ISO 702-2 č. 6
Otáčky: 25 – 2000 ot/min
Plynulá změna otáček: Ne
Otáčky - provedení Vario: 10 – 2500 ot/min
Počet rychlostních stupňů: 12
Průchod vřetene: 58 mm
Posuv pinoly: 130 mm
Kužel pinoly koníku: MK4
Posuv podélný: 0,031 –1,7 mm/ot. (40 )
Posuv příčný: 0,014 –0,784 mm/ot. (40 )
Max. posuv nožového suportu: 128 mm
Max. posuv příčného suportu: 285 mm
Závit metrický: 0,1 – 14 mm/ot. (53 )
Závit palcový: 2 – 112 záv./1“ (40 )
Závit trapézový: 4 –112 D.P. (50 )
Závit modulový: 0,1 –7 M.P. (34 )
Výkon motoru chladícího čerpadla: 100 W
Příkon: 5500 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 2200 × 1568 × 1245 mm
Hmotnost: 1645 kg
