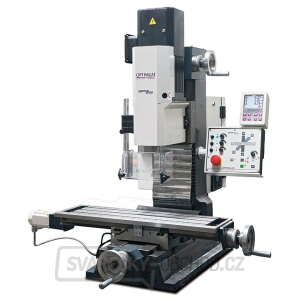

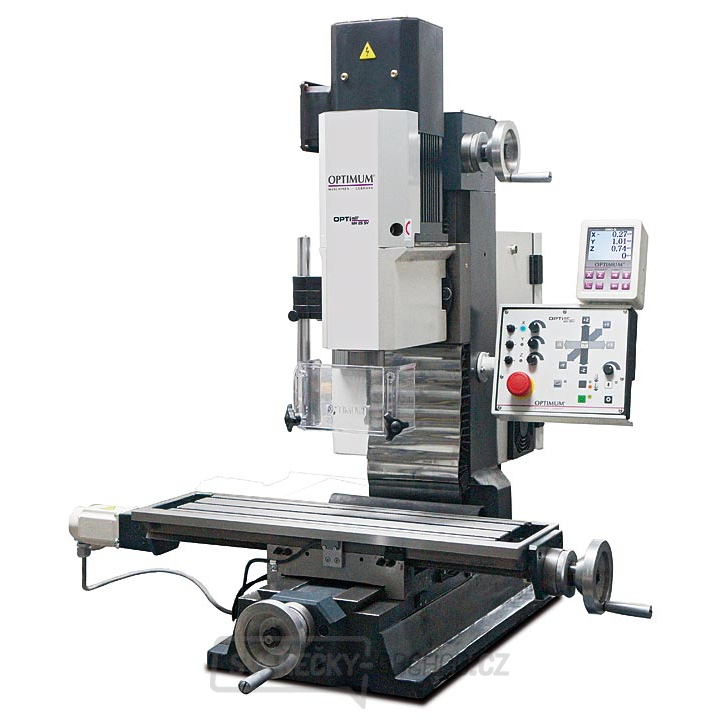

Vrtačko-frézka OPTImill MH 25 SV
Stabilní vrtačko-frézka s elektronickou plynulou regulací otáček a krokovými motory a digitálním měřičem polohy DRO 5. Protizávaží usnadňuje nastavení osy Z. Plynulá regulace otáček. Jednoduchá výměna nástroje díky rychloupínacímu mechanismu. Široké vodící dráhy v ose Z. Připravené drážky pro snadné nalepení magnetických pásek.
Popis:
Invertorový motor
Posuvová vřetena lze nastavit pomocí matic
Všechna vedení jsou broušená a škrábaná (mazání pomocí mazacích kapes)
Přesné zpracování, velmi klidný chod
Kuličková ložiska s kosoúhlým stykem ve všech osách
Frézovací hlavu lze naklápět o ± 45°
Pravý / levý chod
Výškově nastavitelný ochranný kryt sklíčidla s mikrospínačem
Stabilní, přesně broušené a škrábané rybinové vedení s klínovými lištami pro vymezení vůle
Plynulá regulace posuvu ve všech osách
Rychloposuv v ose X a Y pro rychlé polohování
Digitální měřič polohy DRO 5
Koncový spínač posuvu
Vyjímatelný ovládací panel
Při zastavení vřetene se zastaví i posuv
Technické parametry:
Vrtací výkon trvalý | ocel 20 mm
Vrtací výkon max. | ocel 25 mm
Max. průměr stopkové frézy 25 mm
Max. průměr nožové hlavy 50 mm
Vyložení 185 mm
Rozměry pracovního stolu 620 × 180 mm
T-drážky | počet 3
T-drážky | velikost drážky 12 mm
T-drážky | rozteč 50 mm
Kužel vřetene BT30
Rozsah posuvu - osa X strojní 380 (ruční 400) mm
Rozsah posuvu - osa Y strojní 130 (ruční 210) mm
Rozsah posuvu - osa Z strojní 190 (ruční 270) mm
Otáčky 200 – 4000 ot/min
Plynulá změna otáček ano
Kroutící moment vřetene 10 Nm
Úhel naklopení frézovací hlavy - 45 ° až + 45 °
Kroutící moment motoru - osa X 2,2 Nm
Kroutící moment motoru - osa Y 2,2 Nm
Kroutící moment motoru - osa Z 4,2 Nm
Příkon 1500 W
Elektrické připojení 230 V
Rozměry (š × v × h) 914 × 1119 × 844 mm
Hmotnost 200 kg
