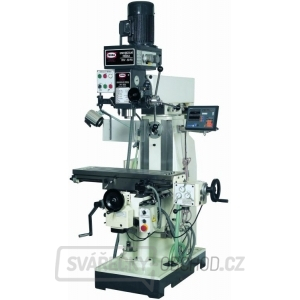

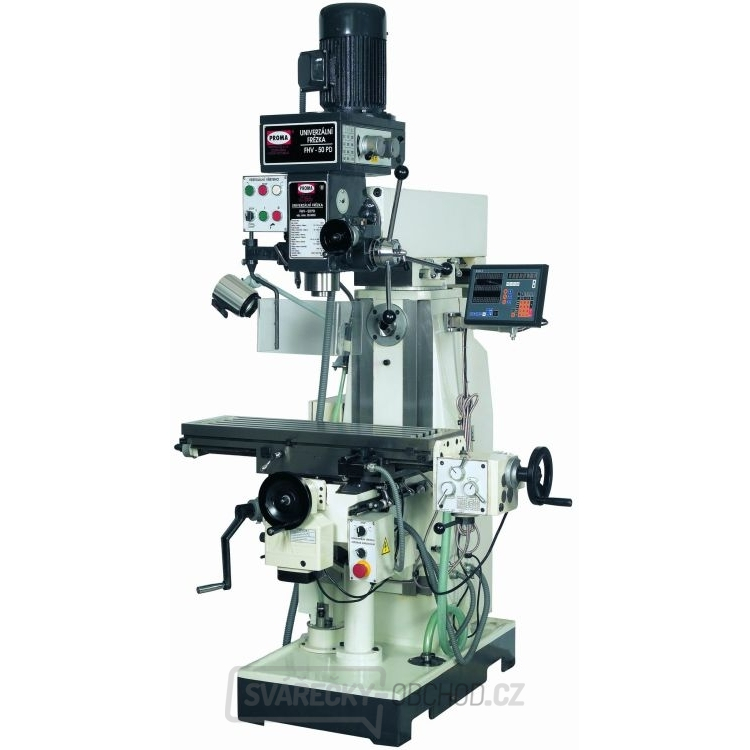

Univerzální frézka Proma s digitálním odměřováním FHV-50PD
Univerzální frézka Proma s digitálním odměřováním FHV-50PD. Vyvrtávací frézky jsou určeny pro široký rozsah běžných i přesných frézovacích operací. Tuhá konstrukce zabezpečuje dostatečnou kvalitu opracování ocelových materiálů, litiny, barevných kovů a dalších materiálů v téměř všech pracovních režimech. Široký rozsah otáček vřetene navíc umožňuje použít stroj i na vrtací a vyvrtávací operace. Pohyb stolu je ovládán ručními koly přes pohybové šrouby s maticemi.
Technické parametry:
Napětí (V) 400
Příkon hor./vert. motor (kW) 0,85/1,5/1,5
Max. Ø vrtání (mm) 50
Max. Ø horizontálního frézování (mm) 100
Max. Ø vertikálního frézování (mm) 25
Max. Ø frézovací hlavy(mm) 100
Kužel vřetene (Mk) IV
Otáčky vřetene horizontálního (1/min.) 60/140/175/200/270
460/690/1090/1350
Počet otáček - horizont. (st.) 9
Otáčky vřetene vertikálního (1/min.) 115/230/290/360
580/ 720/875/1750
Počet otáček - vertikál. (st.) 8
Vzdálenost vřetene od sloupu (mm) 200 - 700
Vzdálenost vřetene od stolu (mm) 100 - 480
Zdvih vřetene 120
"T" drážka (mm) 14
Rozměr stolu (mm) 800 x 240
Posuv stolu příčný 250
Posuv stolu podélný 400
Podélný posuv strojní ano
Příčný posuv strojní ano
Digitální odměřování osy X a Y ano
Jeden dílek noniusu - podélný posuv (mm) 0,05
- příčný posuv (mm) 0,02
- svislý posuv (mm) 0,02
- jemný posuv (mm) 0,05
Rozměry 1 280 x 1 100 x 1 920
Hmotnost (kg) 700/880
- nový systém naklápění hlavy
- podélný strojní posuv
- příčný strojní posuv
- digitální odměřování osy X, Y
Základní příslušenství:
Chlazení, osvětlení
Kleštinový upínač Mk IV
Sada kleštin Ø 4, 5, 6, 8, 10, 12, 14, 16 mm
Redukční pouzdra Mk IV/Mk III
Vrtací sklíčidlo 1 - 16/B 18 + trn Mk III/B 18
Frézovací trny L = 460 mm, Mk IV/22 a Mk IV/27
Upínací šroub nástrojů pro obě vřetena
Vyvrtávací trn pro radeko s trnem bez unašeče Mk IV
Montážní klíče
Podélný strojní posuv
Příčný strojní posuv
