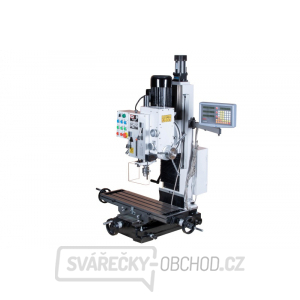

Vyvrtávací frézka Proma FP-48SPN
Vyvrtávací frézka Proma FP-48SPN. Vyvrtávací frézky jsou určeny pro široký rozsah běžných i přesných frézovacích operací. Tuhá konstrukce zabezpečuje dostatečnou kvalituopracování ocelových materiálů, litiny, barevných kovů a dalších materiálů v téměř všech pracovních režimech. Široký rozsah otáček vřetene navíc umožňuje použít stroj i na vrtací a vyvrtávací operace. Pohyb stolu je ovládán ručními koly přes pohybové šrouby s maticemi.
Technické parametry:
Napětí: 400V
Příkon: 1500W
Počet rychlostí 6 st.Plynulá regulace otáček: ne
Rozsah otáček: 80-1250 min.-1
Úhel naklopení hlavy: +/- 90°
Rozměr stolu (axb): 800 x 240 mm
Rozměr základny (AxB): 400 x 710 mm
Celková výška (V): 1430 mm
Kužel vřetene: lV Mk
Příčný posuv stolu: 300 mm
Podélný posuv stolu: 585 mm
Zdvih vřetene: 130 mm
Vyložení vřetene (X): 279 mm
Max. vzdálenost vřetene od stolu: 500 mm
Max. průměr vrtání: 45 mm
Nastavení hloubky vrtání: ano
Jemný posuv vřetene: ano
Autoposuv vřetene: 0 ,06-0 ,36 mm/ot.
"T" drážka: 16 mm
Jeden dílek noniusu
Podélný posuv stolu: 0 ,02 mm
Příčný posuv stolu: 0 ,02 mm
Jemný posuv vřetene: 0 ,02 mm
Digitální odměřování v ose X ,Y ,Z: ano
Hmotnost: 390 kg
Přesnosti a tolerance: (hodnoty v mm)
Rovinnost stolu: 0 ,04/150
Kolmost vřetene ke stolu (otočně): 0 ,06/150
Házivost vřetene za pomocí trnu
U vřetene 0 ,03
Příčný 0 ,05/150
Kolmost mezi podélným a příčným posuvem 0 ,08/100
Rovinnost pojezdu stolu
Podélný 0 ,06/300
Příčný 0 ,04/100
Stabilní konstrukce
6 rychlostí posuvu
Strojní posuv vřetene
Spínání autoposuvu na páce vřetene
Jemný posuv vřetene
Strojní posuv v ose Z + vyšší sloup
Digitální odměřování v ose X ,Y ,Z
Příslušenství k dokoupení:
- obj. číslo - 25049013 - podstavec (v700mm)
- obj. číslo - 25330340 - podélný posuv PS-201/45
- obj. číslo - 60000208 - frekvenční měnič pro plynulou změnu otáček FMO-2
