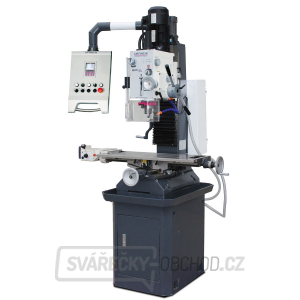

Vrtačko-frézka OPTImill MB 4 P
Univerzální vrtačko-frézka s digitálním odměřováním polohy a litinovým podstavcem. Broušená převodová kola běžící v olejové lázni zajišťují velmi klidný chod. Velký rozsah otáček 95 - 3200 ot/min a 12 rychlostí. Dvoustupňový kvalitní elektromotor. Ruční posuv pinoly s ručním jemným přísuvem.
Popis:
Automatický posuv pinoly
Automatický posuv v ose X, pohyb v ose Z pomocí motoru
Frézovací hlavu lze naklopit o ± 60°
Vrtání / závitovací cyklus
Stabilní sloup s masivním rybinovým vedením
Masivní litinový podstavec s kanálem na třísky
Standardně dodávané s chladící soustavou
Výškově stavitelný ochranný kryt s mikrospínačem
Ovládací panel:
Vestavěný ovládací panel
Vestavěné kompaktní digitální odměřování polohy DRO 5
Uživatelsky přívětivé ovládání
Třířádkový displej
Technické parametry:
Vrtací výkon trvalý | ocel 28 mm
Vrtací výkon max. | ocel 32 mm
Max. průměr stopkové frézy 28 mm
Max. průměr nožové hlavy 63 mm
Vyložení 275 mm
Rozměry pracovního stolu 800 × 240 mm
T-drážky | velikost drážky 14 mm
T-drážky | rozteč 80 mm
Kužel vřetene MK4
Rozsah posuvu - osa X strojní, 560 mm
Rozsah posuvu - osa Y ruční, 200 mm
Rozsah posuvu - osa Z elektrický zdvih, 350 mm
Otáčky 95 – 3200 ot/min
Plynulá změna otáček ne
Počet rychlostních stupňů 12
Max. vzdálenost vřetene a stolu 420 mm
Posuv pinoly 120 mm
Úhel naklopení frézovací hlavy - 60 ° až + 60 °
Příkon 1100 / 1500 W
Elektrické připojení 400 V
Rozměry (š × v × h) 1300 × 2220 × 1000 mm
Hmotnost 515 kg
Rozsah dodávky:
Redukce MK4/MK3
Podstavec
Seřizovací nářadí
Digitální odměřování polohy DRO 5
