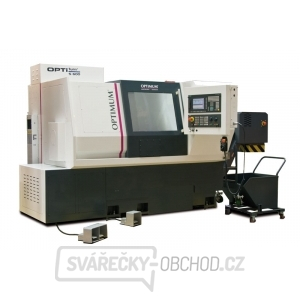

CNC soustruh OPTIturn S 600 CNC
CNC soustruh se šikmým ložem.
Těžké provedení
Kompaktní konstrukce
Silně žebrované šikmé lože pod úhlem 30°
umožňuje obrábění obzvláště velkých průměrů.
---
- Snadný odvod třísek do vany na třísky
- Stabilní lineární vedení zajišťují dlouhou životnost a maximální statickou i dynamickou tuhost
- Kalené a broušené kuličkové šrouby
- Pohony os X a Z a vřetene Siemens
- Všechny servomotory mají vestavěný rotační senzor pro maximální přesnost
- Zařízení pro ruční měření nástroje
- Hydraulický koník
- MPG ovladač
- Řídicí systém Siemens Sinumerik 828 D Basic T včetně dvouleté Siemens záruky
Obsahuje:
- Rozpoznání zbytkového materiálu
- Programování ShopTurn
- Správa síťové jednotky
- 3-D simulace
- Safety Integrated
- EMV filtr
- MPG ovladač
- Nástrojová sonda Renishaw
- Tvrdé a měkké čelisti
- Hydraulický výměník nástrojů LS200 (pro 12 nástrojů
- Hydraulické tříčelisťové sklíčidlo Ø 215 mm
- Výměník tepla
- Vynašeč třísek
- Vozík na třísky
- Nožový držák - sada pro výměník nástrojů LS 160 (3 držáky pro redukční pouzdra, 1 držák pro soustružnický nůž, 5 ks redukčních pouzder M12, M16, M20, M25, MK 3)
- Pistole chladicí kapaliny
- Seřizovací nářadí
Řídící systém : SIEMENS 828D
Max. točný průměr nad suportem : 210 mm
Max. točný průměr nad ložem : 500 mm
Max. točná délka : 460 mm
Kužel vřetene : Camlock DIN ISO 702-1 č. 6
Rozsah posuvu - osa X : 215 mm
Rychloposuv - osa X : 30000 mm/min
Rozsah posuvu - osa Z : 520 mm
Rychloposuv - osa Z : 30000 mm/min
Úhel lože : 30 °
Otáčky : 10 – 4000 ot./min
Průchod vřetene : 75 mm
Průměr sklíčidla : 215 mm
Průměr pinoly : 65 mm
Vyložení pinoly koníku : 50 mm
Kužel pinoly koníka : MK4
Rozsah posuvu koníka : 370 mm
Typ zásobníku nástrojů : Hydraulický zásobník nástrojů VDI40
Kapacita zásobníku nástrojů : 12
Rozměry upínaného nástroje : 25 × 25 mm
Opakovatelná přesnost : 0.005 mm
Přesnost polohování : +/-0.005 mm
Příkon motoru vřetene : 12000 W
Nádrž na chladící kapalinu : 140 l
Příkon motoru chladícího čerpadla : 700 W
Příkon : 25000 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 2322 × 1930 × 1948 mm
Hmotnost : 3200 kg
