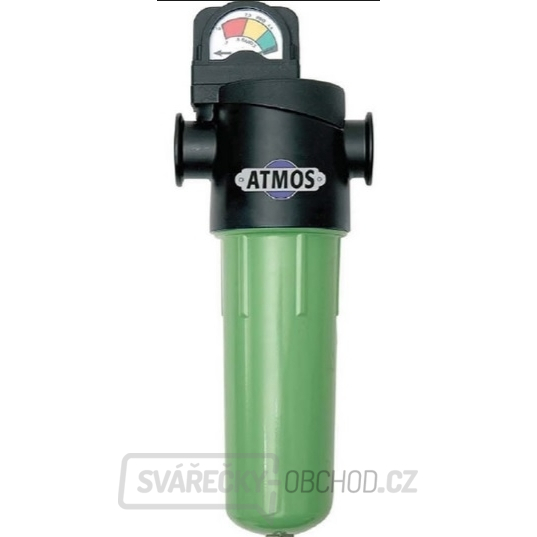

Filtr s odlučovačem kondenzátu Atmos (Hankison) NGF F03-B

Průmyslový mikrofiltr s automatickým odlučovačem kondenzátu vybavený vložkou SF.

Druhy filtračních elementů (vložek):

SF - Základní filtr odstraňující tekuté a pevné látky

PF - Univerzální filtr k ochraně pneumaticky ovládaných strojů, motorů a válců

HF - Jemný filtr pro průmyslové aplikace, jako je lakování, vstřikování plastů nebo pro rozvody, jejichž součástí jsou měřící a regulační prvky

UF - Ultra jemný filtr pro technologie náročné na vysokou kvalitu dodávaného vzduchu vč. výroby elektroniky

CF - Filtr s aktivním uhlím odstraňující olejové páry. Je určen pro potravinářské a farmaceutické provozy. V oblasti medicíny je používán pro filtraci vzduchu určeného k dýchání


Řada mikrofiltrů NGF byla vyvinuta tak, aby bylo možné zajistit dokonalou kvalitu stlačeného vzduchu při nízkých provozních nákladech. Technologie je založena na aplikaci nejnovějších materiálů využívanách pro filtraci stlačeného vzduchu.

Mikrofiltry této řady tak splňují náročné standardy v oblasti stlačeného vzduchu ISO 8573. Výkon filtračních elementů byl potvrzen v souladu s předpisy pro testování dle normy ISO 12500.

Všechny materiály použité při výrobě mikrofiltru jsou bez obsahu silikonu a jsou proto vhodné i pro provozy, kde je nutno silikon vyloučit, jako jsou např. lakovny.

Nylonová hlavice filtrační vložky rozvádí unikátním způsobem vzduch po celém povrchu filtrační vložky, bez víření a s minimálními tlakovými ztrátami. Tvar elementu Venturi-Wave™ je chráněn patentem č. 7.618.480.

Díky speciální textílii z mikrovláken, která tvoří filtrační vložku, jsou tlakové ztráty mikrofiltru až o 50% nižší než u běžných mikrofiltrů.

Filtr je vybaven analogovým ukazatelem diferenčního tlaku, který informuje o aktuálním stavu filtrační vložky.

Automatický odvaděč kondenzátu zajišťuje bezpečný odvod kondenzátu bez nutnosti obsluhy.

Životnost filtračního elementu:
Výměna filtračního elementu (vložky) SF se provádí po dvanácti měsících nebo při dosažení diferenčního tlaku ve výši 400 mbar.

Použití
Mikrofiltr řady F03 je určen pro kompresory s dodávaným množstvím vzduchu do 59 000 litrů/hod (983 litrů/min). Je proto vhodný pro všechny typy pístových kompresorů ATMOS řady PERFECT 4/150 až PERFECT 5,5/500.

Technické parametry:

Objemový provozní průtok: 59 m3/h

Maximální provozní tlak:16 bar

Připojení:G 3/8"

Třída kvality ISO - pevné látky:3

Třída kvality ISO - olej:5

Velikost zachycených pevných látek:3 µm

Obsah zbytkového oleje:5 mg/m3

Max. úbytek tlaku - suchý filtr:0,06 bar

Max. úbytek tlaku - smáčený filtr:0,07 bar

Typ filtrační vložky:SF - základní filtr

Barva filtrační vložky: červená
