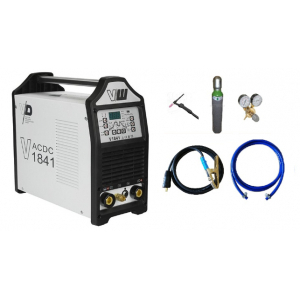

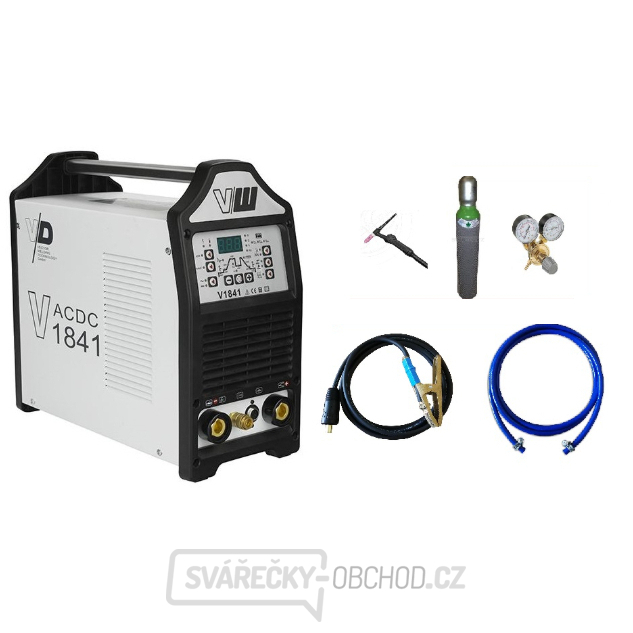

VECTOR DIGITAL V1841 ACDC + svářecí kabely + Hořák TIG s potenciometrem + Ventil + Argon láhev PLNÁ
Kompletní řešení pro precizní svařování TIG AC/DC
Malý, lehký a přenostný svařovací zdroj V1841 AC/DC využívající nejnovější výkonovou technologii. Řízený mikroprocesorový systémem pro dosažení precizního svařovacího procesu při svařování TIG AC/DC, tak také při ruční svařování obalenou elektrodou.
Jednoduché ovládání z přehledného čelního panelu umožňuje snadné nastavení svařovacího procesu pro dosažení perfektního výsledku svařování.
Vlastnosti a funkce
- Svařování TIG s reprodukovatelným, elektronickým HF zapálením
- Nastavitelná frekvence střídavého proudu 50 Hz až 200 Hz
- Nastavitelné vyvážení střídavého proudu
- TIG impulsní svařování
- Minimalizace vnášeného tepla u tenkých materiálů.
- Modelace svaru bez přídavného materiálu.
- 2taktní/4taktní režim
- Jednoduchý a přehledný ovládací panel, ovládací prvky optimalizované pro TIG
- Nastavitelný náběh/doběh proudu
- Nastavitelné předfuk plynu/dofuk plynu
- Ruční svařování obalenou elektrodou
- Nastavitelný proud a doba horkého startu
- Nastavitelné Arcforce
- Funkce Antistick
- Plynem chlazené
- Lehké přenostné provedení
- Síťový kabel 3 m se zástrčkou 16 A s ochranným kontaktem
- Připojení na síť 1x230 V/16 A
- Tolerance síťového napětí +15 %/-15 %
- Funkce JOB SAVE - uložení až 9 svařovacích programů
Pohled na ovládací panel
Parametry ovládacího panelu
- Svařovací proud, Parametry svařování
- Indikátor napájení
- Kontrolka tepelného přetížení
- Pokročilé funkce pro ruční svařování obalenou elektrodou
- JOB / SAVE - Tlačítka pro vyvolání / uložení svařovacího programu
- AC / DC - polarita svařovacího proudu
- Druh provozu - 2taktní/4taktní
- Metody svařování - MMA / TIG
- Impulsní svařování
- Indikátory programovacích paramentrů
- Kladná změna hodnoty (zvýšení hodnoty)
- Záporná změna hodnoty (snížení hodnoty)
- Výběr programovacích paramentrů
![Parametry svařování V1841 ACDC. Parametry svařování V1841 ACDC.](https://www.weldpoint.eu/shop/upload/img/Ovladaci-panel-TIG-V1841-ACDC.jpg)
Pozice | Parametr svařování | Popis |
1 | Předfuk plynu | Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s) |
2 | Startovací proud | Absolutní hodnota 10 A - 100 A. |
3 | Náběh proudu | Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s) |
4 | Svařovací proud |
MMA: 10 A - 170 A / TIG AC/DC: 10 A - 180 A |
5 | Pulzní proud | Procentuální hodnota svařovacího proudu. |
6 | Šířka pulzu | 10% - 90% |
7 | Pulsní frekvence | 1 Hz - 200 Hz |
8 | Doběh proudu | Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s) |
9 | Proud koncového kráteru | Absolutní hodnota 10 A - 100 A. |
10 | Dofuk plynu | Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s) |
11 | Frekcence AC | 50 Hz - 200 Hz |
12 | Balance Ac | Proměr kladné složky 10% - 30% |
Ovládání průběhu střídavého proudu
Frekvence AC
![Ikona Frekvence AC Frekcence AC](https://www.weldpoint.eu/shop/upload/icons/Ikona-Frekvence_AC.gif)
Řízení šířky svarové lázně.
Zvýšení frekvence střídavého proudu posktytuje více soustředěný a směrově stabilní oblouk. Snížení frekvence změkčuje oblouk a rozšiřuje svarovou lázeňí
Širší svarová lázeň. Dobrý průvar. |
Užší svarová lázeň. Pro koutové svary a automatické aplikace. |
Širší svar. |
Užší svar. |
Balance AC
Nastavení čistící složky střídavého proudu pro odstranění oxidu na povrchu hliníku.
Při nejnižsí hodnotě dosáhneme maximálního průvaru. Naopak při nejvyšší hodnotě maximálního čistícího efektu pro odstranění silné oxidační vrstvy na povrchu hliníku. Udává procentuální část kladné složky střídavého proudu.
Širší svarová lázeň. Dobrý průvar. Vysoké námáhání wolframové elektrody. |
Svarová lázeň s větším průvarem. Nízké námáhání wolframové elektrody. |
Větší čistící efekt okolo svaru. |
Bez viditelného čistícího efektu. |
Pulzování TIG
Konvenční pulzování
Střídání svařovacího a pulzního proudu typicky v rozmezí frekvence 1 – 10 Hz. Pracuje na principu natavení materiálu při svařovacím proudu a ochlazení při pulzním proudu. Pro svařování tenkých materiálů díky menšímu ohřátí svařence pouze při svařovacím proudu. Výborné pro přemostění mezer s přídavným materiálem. Svarová housenka i bez přídavného materiálu. Zlepšená kontrola nad svarovou lázní.
Vysokorychlostní pulzování
Pulzování s vysokou frekvencí mezi svařovací a pulzním proudem. Výsledkem je maximálně stabilní oblouk se zvýšeným průvarem při vyšší rychlosti svařování. Obvyklý rozsah frekvence 100 Hz – 500 Hz.
Ruční svařování obalenou elektrodou
Funkce HOTSTART
Spolehlivě zapaluje elektrodu a dokonale ji roztavý, aby byl zajištěn stejný průvar i na začátku svaru. Toto řešení dává zapomentou chybám při začátku svařování a výrazně snižuje vady svaru.
Nastavitelné funkce:
a) - doba trvání HOTSTART proudu
b) - úroveň HOTSTART proudu
Funkce ARCFORCE
![Ukázka funkce ARCFORCE Ukázka funkce ARCFORCE](https://www.weldpoint.eu/shop/upload/img/ARC-FORCE.jpg)
Rozsah dodávky:
Svářecí zdroj | VECTOR DIGITAL AC/DC V1841 |
Svářecí kabely |
Zemnící kabel 200A 4 m HD 35-50 s gumovým plášťěm |
Příslušenství |
Plynová hadice 2 m VD |
Technické parametry:
Hořák TIG RL 26 4m Highflex s potenciometrem
Vlastnosti:
- Profesionální vzduchem chlazený svařovací hořák TIG s vysoce flexibilním svazkem hadic
- Ergonomicky tvarovaná rukojeť RTC s elementy z mekkého plastu pro spolehlivý úchop a držení
- Malé provedení rukojeti.
- Vysoce flexibilní a odolný kabelový svazek
- Kožená ochrana kabelového svazku v délce 1 m
- Jednotlačítko / Dvojtlačítko
- Bez výbavy spotřebních dílů
- Proud: Kabelová rychlospojka 35-50
- Plyn: Hadice bez koncovky
- Řízení: Kabel 7-žil bez konektoru
Tlaková láhev ARGON s náplní
Certifikace, tlak. zkouška na 10 let.
Technická data:
Objem - 8 l
Lahvový ventil - 250 bar
Závit - W 21,8x1/14
váha - 17.2 kg
průměr - 142 mm
výška - 823 mm
Certifikace: P-PRC-11-01-614501-001
Normy: EN 1964-1
Směrnice: 99/36/EC
Certifikát ke stažení v sekci leták
Redukční ventil Argon
Redukční ventil Argon- 2 manometry
Použití pro Argon.
Tento má převlečnou matici pro Argonovou láhev
- 1x Tlaková láhev ARGON 8L s náplní
- 1x Redukční ventil
- 1x VECTOR DIGITAL V1841 ACDC + svářecí kabely
- 1x Hořák TIG RL 26 4m Highflex RTC-DD-Poti 7-pol KO
