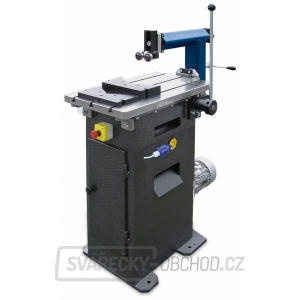

Drážkovačka DR 050
Stroj určený pro maloseriovou i zakázkovou výrobu vnitřních i vnějších průchozích drážek pro pera a klíny do nábojů řemenic, ozubených kol apod.
Výhody drážkovačky:
- Drážky lze zhotovovat do různých kovových i nekovových materiálů
- Velkou výhodou tohoto stroje je rychlá výměna drážkovací jehly včetně přeseřízení stroje, takže se velmi dobře
- hodí do všech provozů a dílen s malo serio vou anebo zakázkovou výrobou
- Stroj je nenáročný na údržbu a vyžaduje jen pra vi del né čištění a domazání kluzných ploch
- Indexovací zařízení (volitelné pří slu šen ství) zjednodušuje upnutí dílce a výrobu více drážek na jednom dílci
- Přísuv obrobku upnutého na stole se provádí pomocí ruční páky
- Drážkovací jehla kmitá 54× za minutu
- Masivní tuhý stojan ze svařované konstrukce
- Pomocné prisma k snadnému upnutí dílce – 2 ks
Technické parametry:
Rozteč kotevních otvorů (š × h): 380 × 400 mm
Počet zdvihů: 54 /min
Min. výška dílce: rozteč zubů + 2 mm mm
Max. výška dílce: podle jehel 90 / 170 mm
Rozměry pracovního stolu: 400 × 680 mm
Posuv stolu: 30 mm
Rozměry základny: 440 × 520 mm
Příkon: 1500 W
Elektrické připojení: 400 V
Rozměry: 520 × 1030 × 1200 mm
Hmotnost: 330 kg
