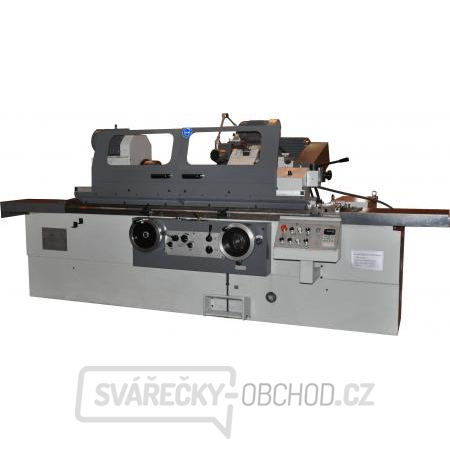

Bruska na kulato Proma PBK-1000
Bruska na kulato PBK-1000 je určena k přesnému broušení povrchů rovných a rotačních ploch. Své využití nalezne v malých a středně velkých provozech. Její výhodou je automatický hydraulický posuv pracovního stolu, magnetické upínání obrobku a samostatný systém chlazení. Všechna třecí místa jsou automaticky mazána pomocí mazací pumpy. Otáčky brusného kotouče, krok a rychlost posuvu a také hloubku záběru lze nastavit na požadovanouhodnotu. Tuhost strojů umocňuje dvoustěnný nosný sloup a robustní litinové části.
Vysoce přesná bruska na kulato PROMA pro vnitřní a vnější opracování. Brusné vřeteno uloženo v tří segmentových kluzných ložiskách, nastavitelných. Hydrodynamické uložení hlavního vřetena vytváří olejový film mezi ložiskem a vřetenem, který minimalizuje vibrace při nejvyšší přesnosti a kvalitě povrchu. Toto uložení zvyšuje životnost vřetena a jeho stabilitu. Přesně seřízená vřetenová hlava a stabilní support pro dosažení nejlepších výsledků při různých aplikacích. Stůl je bohatě dimenzován, může se natáčet ve 2 směrech. Pohyb je prováděn ručně kolečkem nebo automaticky hydraulickým posuvem v podélném směru. Robustní vřetenovou hlavu lze vychýlit doleva a doprava o 30°. Posuv plynule nastavitelný. Čas setrvání na konci pohybu stolu lze nastavit. Přesnost převzata podle ISO pro hrotové brusky. Se zařízením pro vnitřní broušení a se zápichovou automatikou. Rohatkový přísuv umožňuje pomocí nulového dorazu opakovaný přísuv, aniž by bylo nutné sledovat stupnici posuvu.
Rozsah dodávky:
Polohové ukazatele ve dvou osách
Zařízení pro vnitřní broušení
Otevřená lunete
Uzavřená luneta
Tříčelisťové sklíčidlo
Systém chlazení chladící kapalinou
Orovnávač brusných kotoučů
Stav vyvážení
Vyvažovací trn
Měřící deska
Objímka brusných kotoučů
Středící hrot
Ochrana proti stříkající kapalině vpředu a vzadu
Unašeč
Ovládací nástroj
Provozní návod
Přejímací protokol
Technické parametry:
PRACOVNÍ PROSTOR
Výška hrotů [mm]: 180
Max. broušená délka [mm]: 1 000
Broušený průměr [mm]: 8 - 320
Max. obrobek hmotnost mezi hroty [kg]: 150
Dráha pojezdu - osa Z [mm]: 1 000
Dráha pojezdu brusné hlavy [mm]: 246
Vnitřní průměr pro broušení s lunetou [mm]: 35 - 100
Vnitřní průměr pro broušení bez lunety [mm]: 30 - 100
Hloubka při vnitřním broušení [mm]: 125
Plynulý posuv stolu [m/min]: 0,1 - 4
Max. rozsah naklápění stolu [°]: +3 / -7
Min. dopravení brusných kotoučů [mm]: 0,0025
Obvodové rychlosti [m/s]: 35
S pevnou lunetou [mm]: 60
Průměr sklíčidla [mm]: 200
VŘETENÍK
Otáčky pracovního vřetena [ot./min]: 25 - 220
Rozsah naklápění pracovního vřeteníku [°]: 90
Kužel pracovního vřetena: MK IV
VŘETENÍK BRUSKY
Počet otáček brusného vřetena [ot./min]: 1 670
Počet otáček vřetena pro vnitřní broušení [ot./min]: 10 000
Rozsah naklápění brusného vřeteníku [°]: +/- 30
POSUV
Posuv na otáčku ručního kolečka - osa X [mm]: 0,5
Posuv na jednu otáčku ručního kolečka - osa Z [mm]: 2
Posuv na dílek stupnice - osa X [mm]: 0,0025
Posuv na dílek stupnice - osa Z [mm]: 0,01
KONÍK
Kužel koníku: MK IV
Zdvih pinoly koníku [mm]: 30
Přizpůsobení rychloposuvu [mm]: 50
PŘESNOSTI
Obvodová házivost [mm]: 0,003
Válcová odchylka [mm]: 0,006
VÝKONY POHONŮ
Výkon pohonu stroje [W]: 9 000
Výkon motoru brusného vřetena [W]: 5 500
Výkon motoru pracovního vřetena [W]: 1 500
Výkon motoru hydraulického čerpadla [W]: 750
Výkon motoru čerpadla chladící kapaliny [mm]: 120
ROZMĚRY A HMOTNOSTI
Rozměry brusných kotoučů [mm]: 400 x 50 x 203
Rozměry obtah. brousku při vnitřním broušení (max.) [mm]: 50 x 25 x 13
Rozměry obtah. brousku při vnitřním broušení (min.) [mm]: 17 x 20 x 6
Rozměry stroje [mm]: 3605 x 1810 x 1515
Hmotnost [kg]: 3 700
