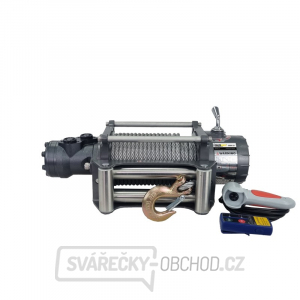

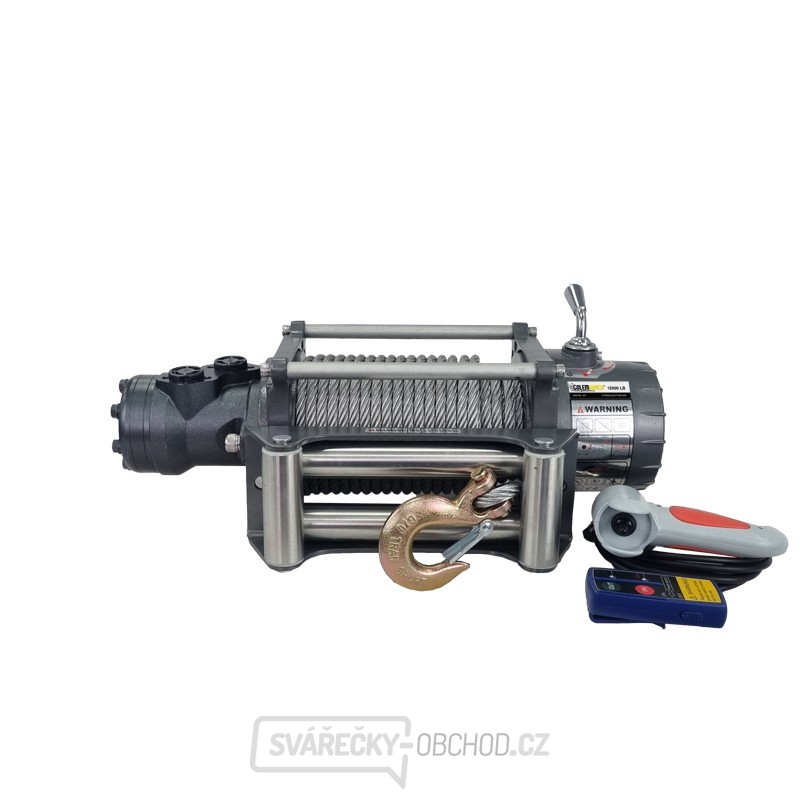

Hydraulický naviják Golemwinch 5.4 tun 12V

Hydraulický naviják  Golemwinch s tažnou silou 12000 lb (5,4 t) je robusní model navijáku s hydraulickým systémem pohonu, používaný pro odtahovky, větší offroad vozidla, stahování dřeva v lese apod. Hlavní předností hydraulických navijáků je možnost pracovat delší dobu v kuse oproti modelu s elketrickým motorem.

Další výhodou tohoto hydraulického navijáku je použití dvojité brzdy, na motoru a převodovce. Součástí dodávky je veškeré příslušenství, včetně elektronického ovládání ventilů pomocí bezdrátového a kabelového ovládání.

POPIS VÝROBKU

  • max. tažná síla 5400 kg
  • vhodné pro off-road / osobní odtah
  • varianta 12 V, hydraulika
  • dálkové i kabelové ovládání
  • kvalitní ocelová planetová převodovka
  • splňuje normu ČSN EN 14492-1 (STK)
  • CE Certifikát

OBSAH BALENÍ

  • naviják 12000 lb
  • ovládací box + propojovací kabely
  • ovládací ventily hydrauliky
  • 4-cestná naváděcí rolny lana
  • ocelové lano (navinuté)
  • ocelový hák + popruh
  • dálkové i kabelové ovládání
  • montážní materiál / šrouby
  • český návod k obsluze

TECHNICKÁ SPECIFIKACE

Typ: Golemwinch 12000HD

Jmenovitá tažná síla: 5400 kg (12000 lb)

Výtlak motoru: 65 ml/R

Průtok oleje: 5 - 60 l/min.

Tlak: 25 - 130 bar

Napájecí napětí: 12 V DC

Převodovka: 3-stupňová planetová (ocel)

Spojka: ozubený věnec (ocel)

Brzda: dvojitá  samosvorná (ocel)

Převod: 31,2 : 1

Velikost bubnu: 64 x 224 mm

Lano: l = 26 m / ∅ 9,5 mm (ocel)

Ovládání: dálkové i lanové

Rozteč šroubů: 254 x 114 mm

Celkové rozměry: 535 x 160 x 222 mm



ZÁVISLOST POČTU VRSTEV NAVINUTÉHO LANA MAX. TAŽNOU SÍLU NAVIJÁKU

vrstva lana

1

2

3

4

jmenovitá tažná síla (kg)

5450

4700

4050

3492

navinutí na bubnu (m)

5,1

11,5

19,3

26



Rychlost navíjení

Tah lana, kg Tlak, MPa (psi) Průtok, l/min Rychlost lana, m/min
0 2,0 (290) 5 0,5
1360 3,0 (479) 10 1,1
2720 6,5 (943) 20 2,3
4090 8,5 (1233) 35 3,9
5440 11,0 (1595) 45 5,2
