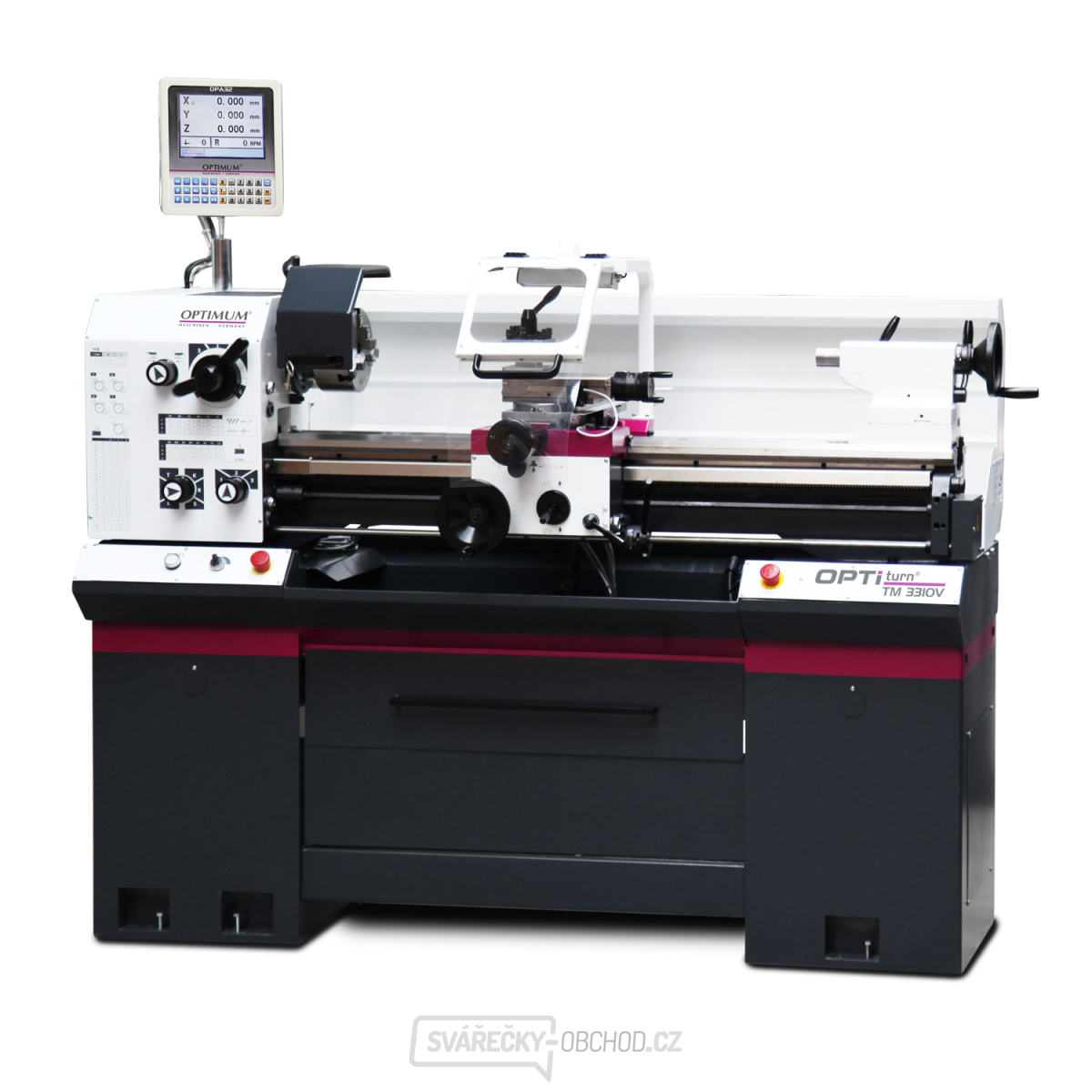

Soustruh OPTIturn TM 3310V
Plně vybavený soustruh s vodicím a tažným šroubem, digitálním odměřováním polohy a s plynulou regulací otáček.
- Kalené a broušené vodicí dráhy osy Z
- Přesné zpracování suportů
- Elektrické díly DC 24 V
- Hlavní motor s elektrickou brzdou a ochranným jističem
- Zaručená házivost čela vřetene <0,015 mm
- Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
- Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
- Pravý / levý chod lze přepínat na podélném suportu
- Dvoukanálová bezpečnostní elektronika
- Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
- Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
- Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
- Vypínače odpovídají normě EN ISO 13849
- Podstavec pro soustruh se stabilní ocelovou konstrukcí
- Čtyřstranný nožový držák
- Nouzové vypínače vpravo i vlevo na podstavci
- Digitální odměřování polohy DPA32
- Frekvenční měnič s integrovaným EMC filtrem
- Tichý chod motoru díky vysoké pulzní frekvenci
- Rychlé omezení proudu (FCL - ochrana zařízení před přetížením nebo zkratem) pro bezproblémový provoz při náhlých rázech zátěže
- Průměrná konstantní vertikální síla na čelní plochu (VSC)
Obsahuje:
- Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 4
- LED osvětlení stroje
- Redukční pouzdro MK 5 / MK 3
- Pevný hrot MK 3
- Čtyřstranný nožový držák 16 mm
- Sada výměnných kol
- Podstavec
- Olejová náplň
- Seřizovací nářadí
Výška hrotu : 165 mm
Max. točný průměr nad ložem : 330 mm
Max. točný průměr nad suportem : 216 mm
Šířka lože : 190 mm
Vzdálenost mezi hroty : 1000 mm
Kužel vřetene : MK5
Upnutí vřetene : Camlock DIN ISO 702-2 č. 4
Otáčky : 14–2800ot/min
Plynulá změna otáček : Ano
Počet rychlostních stupňů : 6
Průchod vřetene : 38 mm
Kužel pinoly koníka : MK3
Průměr pinoly : 38 mm
Zdvih pinoly : 100 mm
Posuv podélný : 0.02 –0.4 mm/ot. (24 )
Posuv příčný : 0.01 –0.2 mm/ot. (32 )
Max. posuv nožového suportu : 90 mm
Max. posuv příčného suportu : 168 mm
Závit metrický : 0.4 – 10 mm/ot. (26 )
Příkon : 1.5 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1760×1320×745mm
Hmotnost : 470 kg
