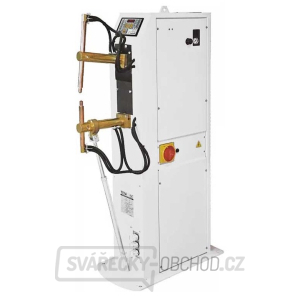

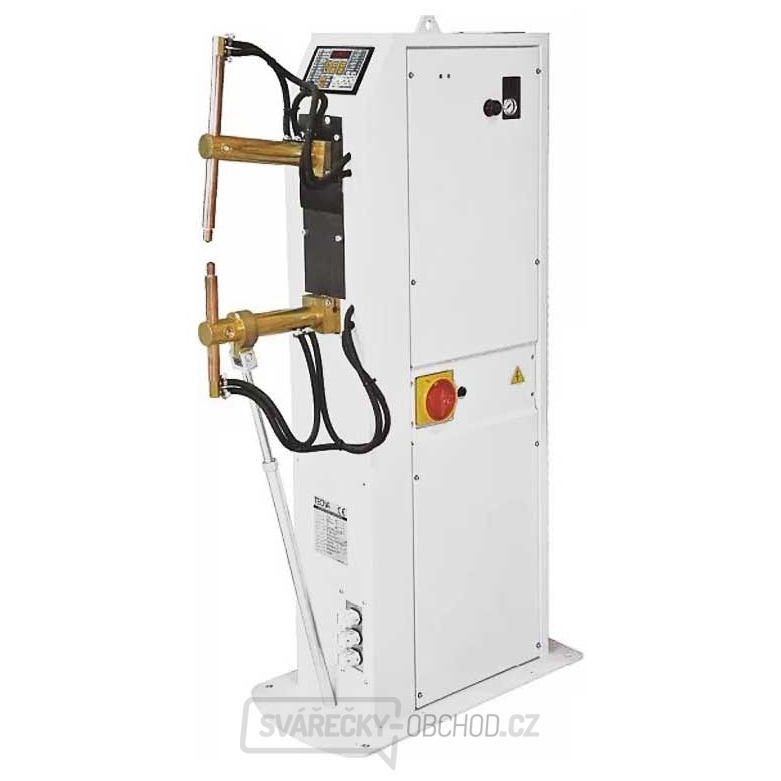

Stojanová bodovka TECNA 4647
- Nová ergonomická konstrukce s řídící jednotkou vpředu pro lepší ovládání a kontrolu svařovacích údajů během pracovního cyklu
- Mikroprocesorem řízená stojanová bodová svářečka s kyvným ramenem a pneumatickým ovládáním
- Nastavitelná ramena až do délky 700 mm, umožňující přizpůsobit svářečku dané práci
- Držáky elektrod pro velkou pracovní zátěž a dlouhou životnost, určené pro přímou i šikmou montáž, jsou vyrobeny ze slitiny mědi, chromu a zirkonu
- Nastavitelný elektrodový krok umožňující dosáhnout maximální pracovní rychlosti
- Vodou chlazený transformátor s vinutím zalitým epoxidovou pryskyřicí
- Vodou chlazená ramena, držáky elektrod a elektrody
- Bezolejové vzduchové válce eliminující olejovou mlhu
- Nastavitelný přítlak elektrod redukčním ventilem se vzduchovým filtrem, manometrem a poloautomatickým odvodňovacím systémem
- Vestavěný ventil pro kontrolu rychlosti elektrod, absorbér pro pohlcení rázů a vzduchový tlumič
- Dvou-stupňový elektrický nožní spínač - pro použití v automatickém a ručním režimu umožní obsluze provést více bodů a dovolí svařování pouze v konkrétní pozici
- Možnost připojení druhého dvoustupňového elektrického nožního spínače typ 70284
- S tímto doplňkovým elektrickým nožním spínačem je možnost nastavení rozdílného času a proudu s různými druhy svařování na stejném výrobku
Technické parametry:
Výkon při 50%: 20kVA
Maximální výkon: 39kVA
Sekudární napětí naprázdno: 4V
Zkratový proud: 12kA
Max Svařovocí proud: 9,6kA
Tepelný proud při 100%: 3,5kA
Napájení: 400/50V/Hz
Jistění 230v: 40A
Jištěná 400v: 40A
Průřez kabelu 10m,30m: 10,10mm2
Třída izolace: F
Minimální vyložení ramen: 380mm
Maximální přítlak elektrod: 165daN
Zdvih elektrod: 10-60mm
Maximální zkratový proud pro
maximální vyložení ramen: 8,8kA
Průtok vodního chlazení: 3 l/m
Minimální tlak vody: 2,5 bar
Provozní hluk: 70 db/A
Hmotnost: 144kg
Průměr ramen: 40mm
Průměr držáku elektrod: 22mm
Průměr kónusu elektrody: 14,8mm
