IGM FD3190 Přídavná šablona 19mm otevřený rybinový spoj

• 19 mm  otevřený rybinový spoj - přídavná šablona pro cinkovací přípravek FD300.
Šablony jsou oboustranné, jedna část je pro rybinovou drážku a druhá pro kónickou. Používají se dvě stopkové frézy a dva kopírovací kroužky pro výrobu jednoho spoje na jedné šabloně.

Přídavné šablony nabízejí další možnosti různých typů spojů, které vyrobíte na cinkovacím zařízení FD300 & 600. Jsou to minirybinový spoj, čepové spoje a otevřený rybinový spoj. Možnost dokoupení přídavných šablon zvyšuje užitnou hodnotu našeho cinkovacího přípravku proti jiným konkurenčním přípravkům. Pro tloušťku materiálu 16-25 mm.

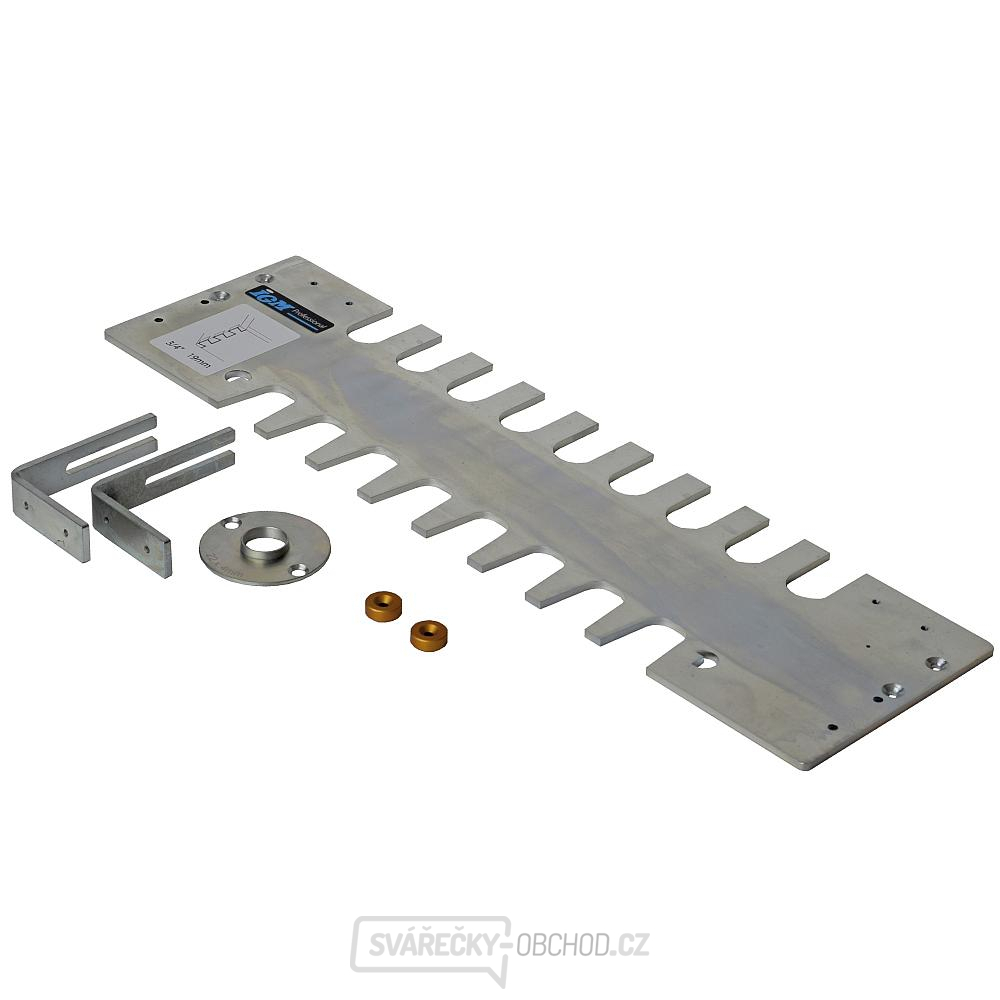

Součástí balení:
• Ocelová šablona
• Kopírovací kroužek 22 mm
• Oranžové dorazy


Pro 19mm otevřený spoj potřebujete dvě frézy:
• M100-12781 HM Drážkovací fréza D 12,55 x 25 mm Stopka 8 mm
• M118-19081 HM rybinová fréza D 19 x 25,4 mm / 7° Stopka 8 mm
• (druhý kopírovací kroužek D 15,8 x 4 mm je součástí balení přípravku).
