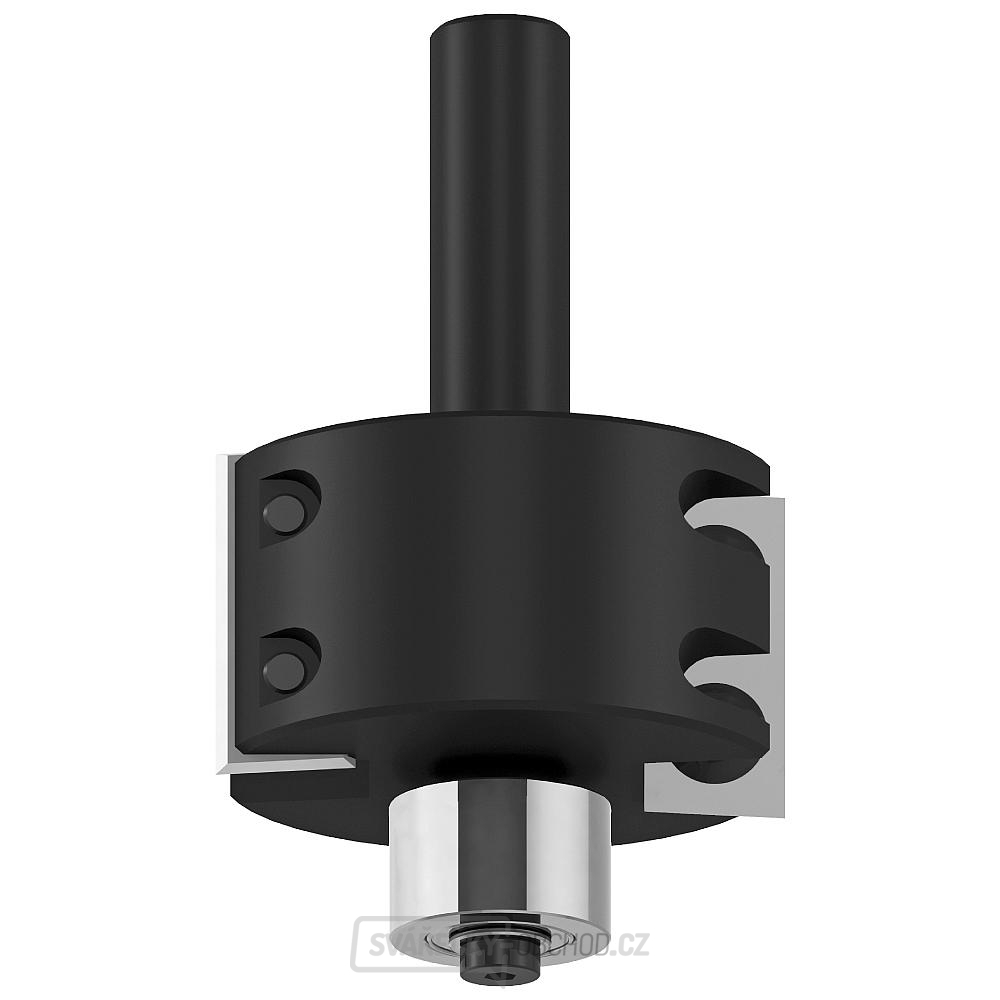

IGM F049 Velká falcovací fréza - H16 D50,8x28,3 L87 S=12 HW

Falcovací fréza je vybavena kopírovacím vodícím ložiskem D = 12,7 mm pro šířku falce H = 22 mm.

Pouze pro použití na frézovacím stolku.


K této fréze je možné dokoupit kopírovací ložiska, kterými vyrobíte různou šířku falce (H).
K volitelným ložiskům je zapotřebí dokoupit sadu s dlouhým šroubem F099-46300. Případně dokoupit vrchní podložku C54155200 a dlouhý šroub C99005900 (viz tabulka).

Kód ložiska Rozměr ložiska
D = vnější průměr
d = vnitřní průměr
Hloubka
polodrážky
/ falc
(H)
podložka
(v balení)
podložka
(příslušenství)
šroub
(v balení)
šroub dlouhý
(příslušenství)
F079-00300 D12,7 d4,76 22 F099-42300   F099-05800
F079-01800 D15,8 d4,76 20,6 F099-42300   F099-05800
F079-01900 D19 d4,76 19 F099-42300   F099-05800
F079-01700 D22,2 d4,76 17,4   C54155200 F099-05800
F079-01400 D28,5 d4,76 14,25   C54155200 F099-05800
F079-01600 D34,9 d4,76 11,05   C54155200   C99005900
