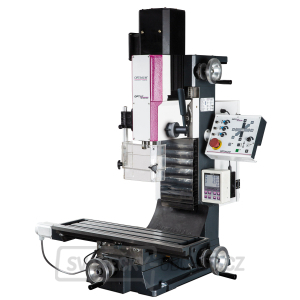

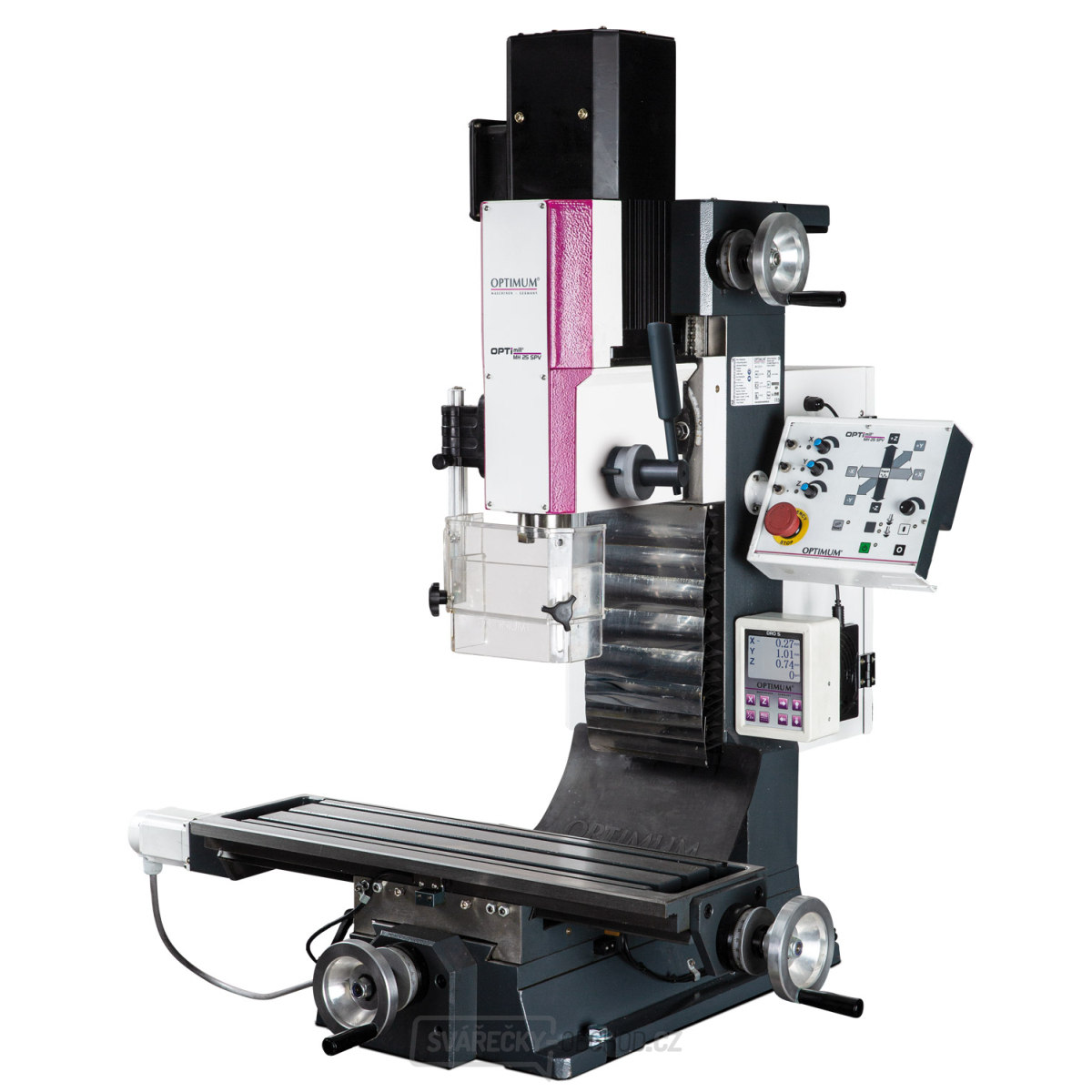

Frézka OPTImill MH 25 SPV
Stabilní frézka s elektronickou plynulou regulací otáček a krokovými motory a digitálním měřičem polohy DRO 5.
- Protizávaží usnadňuje nastavení osy Z
- Plynulá regulace otáček
- Přehledný ukazatel rychlosti na frézovací hlavě
- Jednoduchá výměna nástroje díky rychloupínacímu mechanismu
- Široké vodící dráhy v ose Z
- Připravené drážky pro snadné nalepení magnetických pásek
- Invertorový motor
- Posuvová vřetena lze nastavit pomocí matic
- Všechna vedení jsou broušená a škrábaná (mazání pomocí mazacích kapes)
- Přesné zpracování, velmi klidný chod
- Kuličková ložiska s kosoúhlým stykem ve všech osách
- Frézovací hlavu lze naklápět o ± 45°
- Pravý / levý chod
- Výškově nastavitelný ochranný kryt sklíčidla s mikrospínačem
- Stabilní, přesně broušené a škrábané rybinové vedení s klínovými lištami pro vymezení vůle
- Plynulá regulace posuvu ve všech osách
- Rychloposuv v ose X a Y pro rychlé polohování
- Digitální měřič polohy DRO 5
- Koncový spínač posuvu
- Vyjímatelný ovládací panel
- Při zastavení vřetene se zastaví i posuv
Technické parametry:
Vrtací výkon trvalý | ocel : 20 mm
Vrtací výkon max. | ocel : 25 mm
Max. průměr stopkové frézy : 25 mm
Max. průměr nožové hlavy : 50 mm
Vyložení : 185mm
Rozměry pracovního stolu : 620×180mm
T-drážky | počet : 3
T-drážky | velikost drážky : 12 mm
T-drážky | rozteč : 50 mm
Kužel vřetene : BT30
Rozsah posuvu - osa X : strojní 380 (ruční 400) mm
Rozsah posuvu - osa Y : strojní 130 (ruční 210) mm
Rozsah posuvu - osa Z : strojní 190 (ruční 270) mm
Otáčky : 200–4000ot/min
Plynulá změna otáček : Ano
Kroutící moment vřetene : 10 Nm
Úhel naklopení frézovací hlavy : -45 °až +45 °
Kroutící moment motoru - osa X : 2.2 Nm
Kroutící moment motoru - osa Y : 2.2 Nm
Kroutící moment motoru - osa Z : 4.2 Nm
Příkon : 1500 W
Elektrické připojení : 230 V
Rozměry (š × v × h) : 914×1119×844mm
Hmotnost : 200 kg
