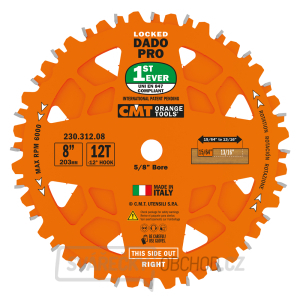

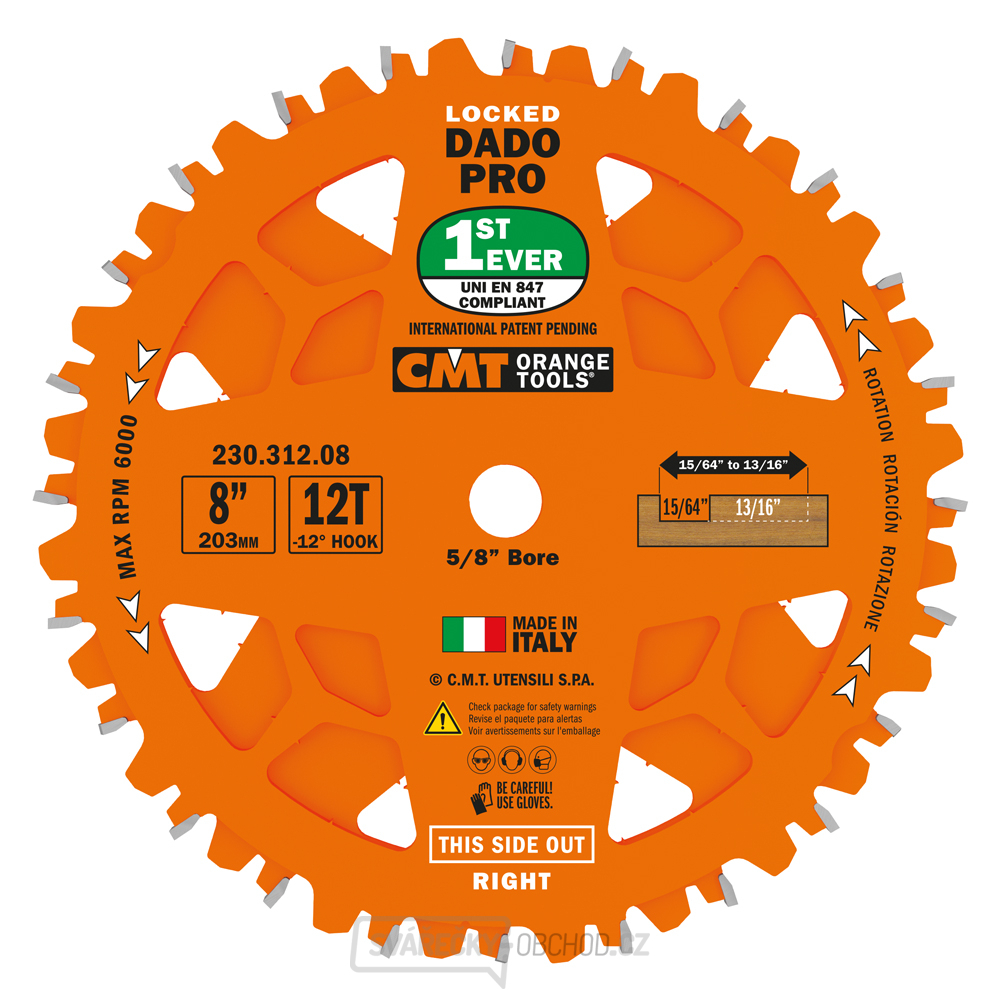

CMT Sada drážkovacích kotoučů DADO PRO - D203x6,2-20 d15,87 Z12 HW
• Pro vytváření drážek s rovným dnem a čisté řezy prakticky bez otřepů, vhodné do masivního dřeva, lamina, MDF i překližky.
• Povlak Orange Shield Coating perfektně odvádí teplo, zamezuje ulpívání materiálu a chrání kotouč před korozí.
• Sada obsahuje distanční kroužky (plastové a magnetické) a sadu vymezovacích podložek se zámky pro nastavitelnost šířky po 1 mm.
Unikátní sada CMT kotoučů Dado Pro je první Dado sada, která vyhovuje normě UNI EN847. Zatímco se Dado kotouče otáčí, jednotlivé prvky se nikdy nedostanou do vzájemného kontaktu, to je možné díky jedinečné konstrukci těl kotoučů a díky speciálním vymezovacím podložkám se zámky.
Pří skládání drážkovacích kotoučů vedle sebe vždy postupujte podle přiloženého návodu v balení.
Nastavení 1: Pokud chcete řezat drážku šířky 6 mm, složte dva krajové kotouče k sobě tak, aby zuby druhého kotouče přesně zapadly do výřezů v těle prvního kotouče, které jsou ihned za pilovými zuby.
Nastavení 2: Pokud chcete řezat širší drážku a podle přiložené tabulky potřebujete použít vymezovací podložku se zámky, vložte podložku mezi dva krajové kotouče tak, aby zámky na stranách podložky přesně zapadli do výřezů na boční straně krajových kotoučů.
Nastavení 3: Pokud budete řezat širší drážky, které podle tabulky vyžadují použití středového kotouče, vložte středový kotouč mezi dva krajové kotouče tak, aby zuby středového kotouče přesně zapadali do výřezů v těle krajových kotoučů, které jsou ihned za jejich zuby (obdobně jako v Nastavení 1). Zuby krajových kotoučů by poté měli být z pohledu zboku v zákrytu.
Nastavení 4: Pokud chcete řezat velmi široké drážky, které podle tabulky vyžadují použití vymezovacích podložek i středových kotoučů, skládejte sestavu vždy tak, aby mezi dvěma středovými kotouči byla vždy vymezovací podložka a zuby středových kotoučů zapadali do výřezů v krajových kotoučích, tak jako v předchozích nastaveních.
Přesnou šířku drážky můžete ve všech nastaveních upravit vložením distančních kroužků (0,1 – 0,5mm) mezi kotouče a vymezovací podložky se zámky.
• Použití: Vhodné na drážkovaní s rovným dnem.
• Stroje: Kotoučové stacionární pily a radiální pily (vybavené dlouhou hřídeli pro drážkování). Kompatibilní s Laguna Fusion3, Fusion2 a Fusion1.
• Materiál: Masivní dřevo, lamino, MDF, překližka.
Součást balení:
• A - Levý krajní kotouč 203 mm (1 ks)
• B - Pravý krajní kotouč 203 mm (1 ks)
• C - Středový kotouč 3,14 mm (3 ks)
• D - Vymezovací podložky se zámkem 1,6 mm (3 ks)
• E - Distanční kroužky 0,1 mm (6 ks)
• F - Distanční kroužky 0,2 mm (2 ks)
• G - Distanční magnetický kroužek 0,3 mm (1 ks)
• H - Distanční magnetický kroužek 0,5 mm (1 ks)
| Drážka (mm) | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A - Levý krajní kotouč | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| B - Pravý krajní kotouč | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| C - Středový kotouč 3,14 mm | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| D - Vymezovací podložky se zámkem 1,6 mm | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 2 | 0 | 1 | 2 | 2 |
| E - Distanční kroužky 0,1 mm | 0 | 0 | 0 | 2 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 4 | 0 | 0 | 2 |
| F - Distanční kroužky 0,2 mm | 0 | 1 | 2 | 2 | 1 | 1 | 2 | 1 | 0 | 1 | 1 | 2 | 1 | 2 | 2 |
| G - Distanční magnetický kroužek 0,3 mm | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 |
| H - Distanční magnetický kroužek 0,5 mm | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 |
