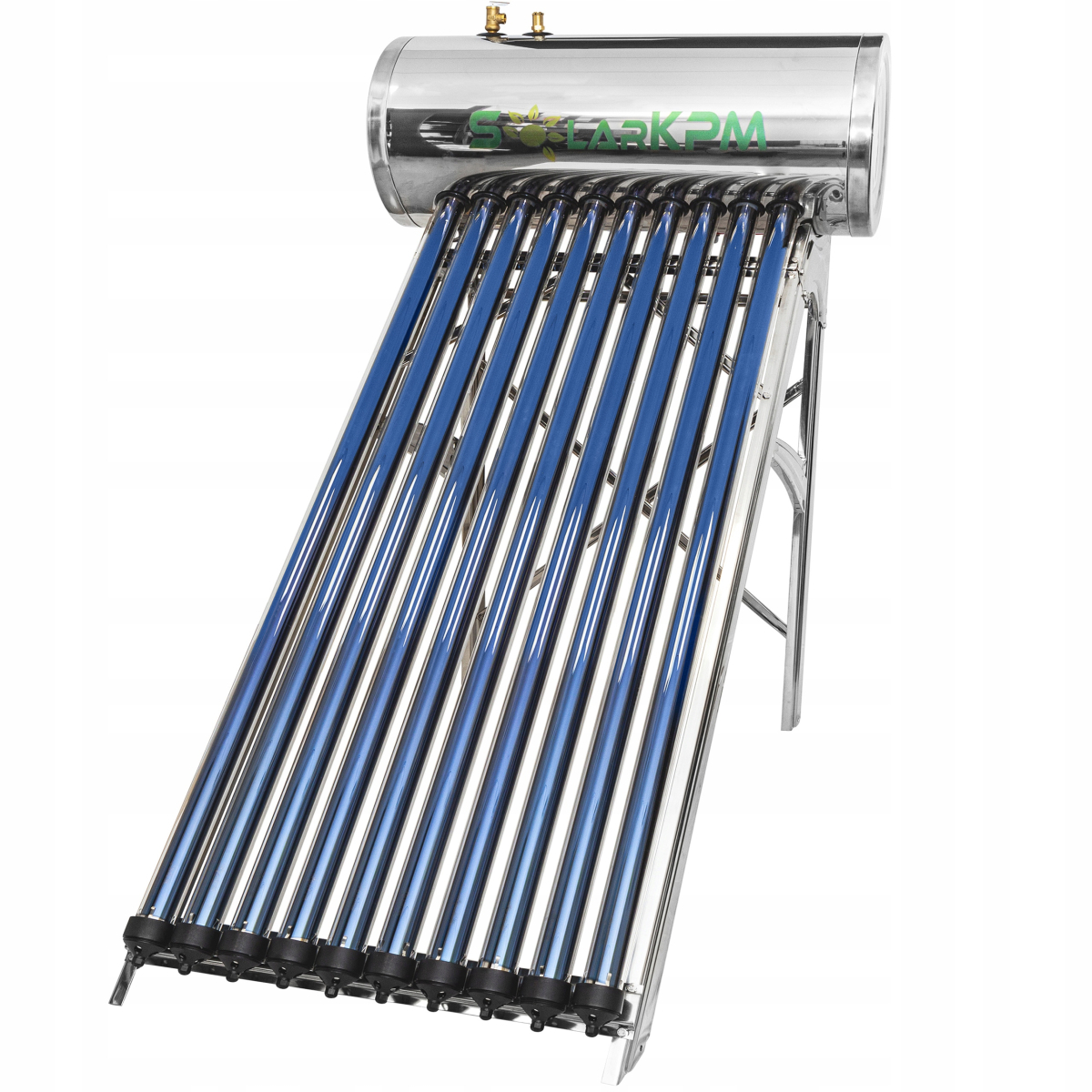

SolarKPM SK100Z, Solární tlakový kolektor vody | 100L | nerezová ocel

Tlakový kolektor značky SOLARKPM s nádrží o objemu 100 litrů je zařízení sloužící k ohřevu vody pomocí solární energie. Jednoduše se skládá z solárního kolektoru, který absorbuje sluneční záření a pomocí vakuových trubek s měděnými trubkami naplněnými speciální kapalinou s nižším bodem varu, tzv. Heat-Pipe trubky, přenáší tepelnou energii do vody uskladněné v nerezové nádrži.

Nádrž o objemu 100 litrů umožňuje uchování dostatečného množství teplé užitkové vody pro domácnost 1-2 osob. Voda v nádrži je pod tlakem stejným jako ve vodovodní síti, což zajišťuje bezproblémové dodání do našich míst odběru teplé vody. Kolektor je velmi jednoduchý na instalaci a může být umístěn na libovolném slunném místě.

Může být umístěn na střeše budovy, jak ploché, tak šikmé, na zemi v zahradě, na balkonech, terasách a dalších místech pomocí univerzálního ocelového rámu.

Investice do tlakového kolektoru s nádrží o objemu 100 litrů je vynikajícím způsobem, jak ušetřit peníze, zejména v době rostoucích cen elektřiny a plynu. Umožňuje významné úspory v účtech. Pole zabudování kolektoru je 1,45 m2 a velikost rámu je 130 x 158 x 83 cm.

Solární kolektor lze namontovat na střechy s náklonem v rozmezí od 0 do 90 stupňů, jak na tašky, tak na střešní fólie, díky nastavitelnému rámu. Systém nevyžaduje použití čerpadel, řídicích jednotek ani vyrovnávacích nádrží, což ho činí jednoduchým a spolehlivým.

Voda se nachází pouze v nádrži a je dodávána pod tlakem až 6 atmosfér. Sada může být umístěna na zemi v zahradě a může dodávat vodu i do vyšších pater budovy bez ztráty tlaku. V případě poškození vakuové trubky systém stále funguje, avšak s nižší účinností. Například poškození 1 trubky v kolektoru o objemu 200 litrů znamená snížení účinnosti kolektoru o 1/20. Díky absenci kapalin ve vakuových trubkách je demontáž a výměna snadná bez nutnosti vyprazdňování systému. Celý systém stále funguje.



Kolektor je vybaven přídavným podtlakovým bezpečnostním ventilem, který zabraňuje poškození nádrže v případě nedostatečné ochrany kolektoru v zimním období.





Sada obsahuje:

  • solární vakuový kolektor
  • 10 borosilikátových vakuových trubic se třemi absorpčními vrstvami ALN/AIN-SS/CU s technologií HEAT PIPE
  • izolovaný zásobník na vodu z nerezové oceli SUS-304-2B o objemu 100 l
    • izolovaný polyuretanovou pěnou vysoké hustoty, s PVDF povlakem
  • univerzální ocelový rám (nerezová ocel SUS-304-2B)
    • vhodný pro instalaci na rovné i šikmé plochy
  • hořčíková anoda instalovaná v nádrži
  • bezpečnostní ventil 1/2" (tlakově-tepelný)
  • bezpečnostní podtlakový ventil 1/2"
  • 1/2" zpětný ventil s možností vypouštění
  • teplovodivá pasta
  • 10 x upevňovací svorky ve vylepšeném provedení s otvory pro vynikající odvod vody
  • sada těsnění
  • upevňovací šrouby



Spoje mezi trubkou a nádrží jsou opatřeny pryžovým těsněním, které zlepšuje tepelnou izolaci.



Nádrž a rám jsou vyrobeny z nerezové oceli SUS-304-2B, která chrání jednotku před škodlivými vlivy počasí a zvyšuje její odolnost. Rám kolektoru byl zesílen, což přispívá k lepší stabilitě.





Technické specifikace:

  • nádrž na vodu: objem 100 litrů
  • nádrž vyrobena z: nerezové oceli SUS-304-2B
  • počet vakuových trubic: 10ks
  • velikost vakuových trubic: 58 mm /1800 mm
  • použití Heat-Pipe: ANO
  • typ absorbéru: třívrstvý ALN/AIN-SS/CU
  • rám: z nerezové oceli SUS-304-2B
  • tepelná izolace nádrže: polyuretanová pěna s vysokou hustotou, min. 50 mm
  • výměník tepla: objímka tepelné trubky z mědi s niklovým povlakem
  • odolnost proti krupobití: Φ25 mm
  • výkon: za slunečného dne zvyšuje teplotu vody o 45-60°C



Jak to funguje?

  • Princip fungování: Solární kolektor využívá třívrstvý absorbér ALN/AIN-SS/CU a vakuum uvnitř vakuových trubic. Sluneční světlo dopadající na trubice se transformuje na tepelnou energii, přičemž vnitřní teplota může dosáhnout až 300 °C.

  • Přenos tepla: Měděná tepelná trubice ve středu vakuové trubice přenáší teplo do kondenzátoru, který je potažen teplovodivou pastou a umístěn v objímce v akumulační nádrži.

  • Ohřev vody: Tímto způsobem horká voda z kolektoru ohřívá vodu v akumulační nádrži, která je připojena k vodovodnímu systému pod stálým tlakem.

  • Bezpečnostní opatření: Na akumulační nádrži je instalován pojistný ventil, který v případě, že teplota vody dosáhne příliš vysoké hodnoty, vypustí vodu a sníží teplotu uvnitř nádrže.

  • Automatické doplňování vody: Voda se automaticky doplňuje při otevření vodovodního kohoutku a dodává se do vyšších pater budovy, aniž by bylo zapotřebí dalšího elektrického zařízení nebo expanzní nádoby, což zajišťuje spolehlivost systému.

Tento solární kolektor je efektivní, bezpečný a šetrný k životnímu prostředí, poskytující teplou vodu bez nutnosti dalšího elektrického připojení.
