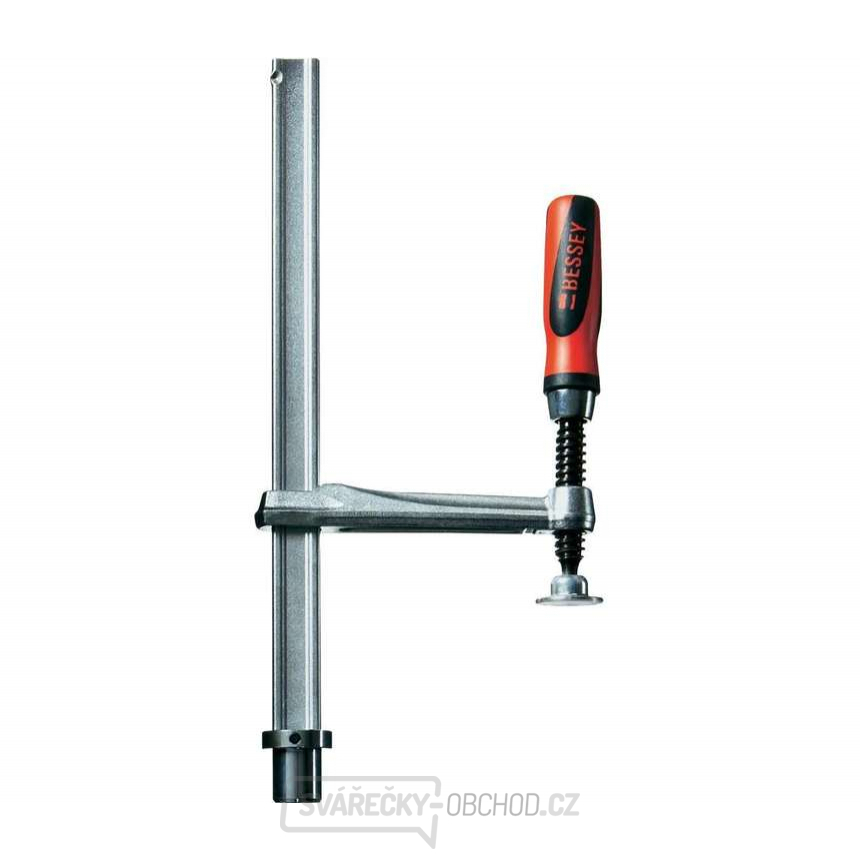

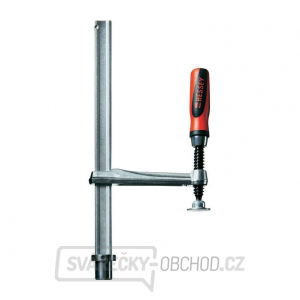

Upínací prvek s pevným vyložením Bessey TW16-20-10-2K (200 x 100 mm)
Upínací prvek Bessey pro svářecí stoly s pevným vyložením
- Nastavitelné vyložení Upínací prvky BESSEY TWV určené pro svářecí stoly mají plynule nastavitelné vyložení a jsou k disposici ve třech provedeních rukojetí
- Pevné vyložení 100 mm, 120 mm nebo 140 mm Upínací prvky BESSEY TW mají 3 rozměry pevného vyložení a 3 typy rukojetí
- Silné a speciální Upínací prvek TWM28 disponuje tepelně odolnou, do 35° výkyvnou speciální přítlačnou destičkou s vložkou ze sintrovaného kovu. U varianty TW28GRS s upínacím ramenem leží vřeteno vně což uvolňuje přístup do pracovního prostoru
- Dokonalé pro zábradlí Bez ohledu na to, zda je povrch obrobku kulatý, oválný nebo hranatý – stolní nástavce Vario TWVAD se vždy dokonale hodí. Je totiž možné jej na obrobek nasadit plynule v rozmezí od tupého do ostrého úhlu 60°
- Rychloupínací kloubové svěrky Díky nástavci TWA-STC a odpovídajícímu prodloužení TWX je možné rychloupínací kloubové svěrky BESSEY s horizontální upínací deskou rychle upravit i pro použití na svářecích stolech
- Šikmé a vodorovné upínání Výkyvný adapter TW28AV v kombinaci s prodloužením TW28X umožňuje, prostřednictvím vřetene plynule výkyvného v úhlu od -52° do +52°, šikmé i vodorovné upínání
- Svěrky pro strojní stoly k dispozici Již pracujete se svěrkami pro strojní stoly BESSEY a chcete je používat i na svářecích stolech? Použijte závěs TW28HO jednoduchým zašroubováním do otvoru
- Upínací síla až 3 000 N
- Individuálni upínání v přesné poloze
- Zušlechtěná vodicí tyč a kluzné rameno pro pružné a pevné upnutí
- Různá provedení
- Velmi kvalitní dvoukomponentní rukojeť, se zaobleným koncem i kolíková
rukojeť.
Přesné vřeteno s trapézovým závitem a hladkým chodem.
Přítlačná destička vyměnitelná bez nástrojů - Páková rukojeť se západkovým mechanismem pro přesné a rychlé upínání odolné vůči vibrací
Technické parametry:
- Upínací průměr pro upínač: 16 mm
- Upínací výška: 200 mm
- Vyložení ramena: 100 mm
- Vodící tyč #: 22 × 8,5 mm
- Hmotnost: 0,93 mm
