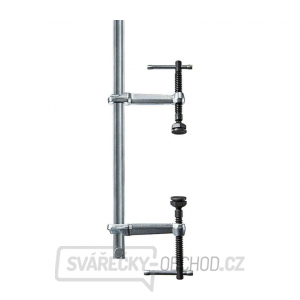

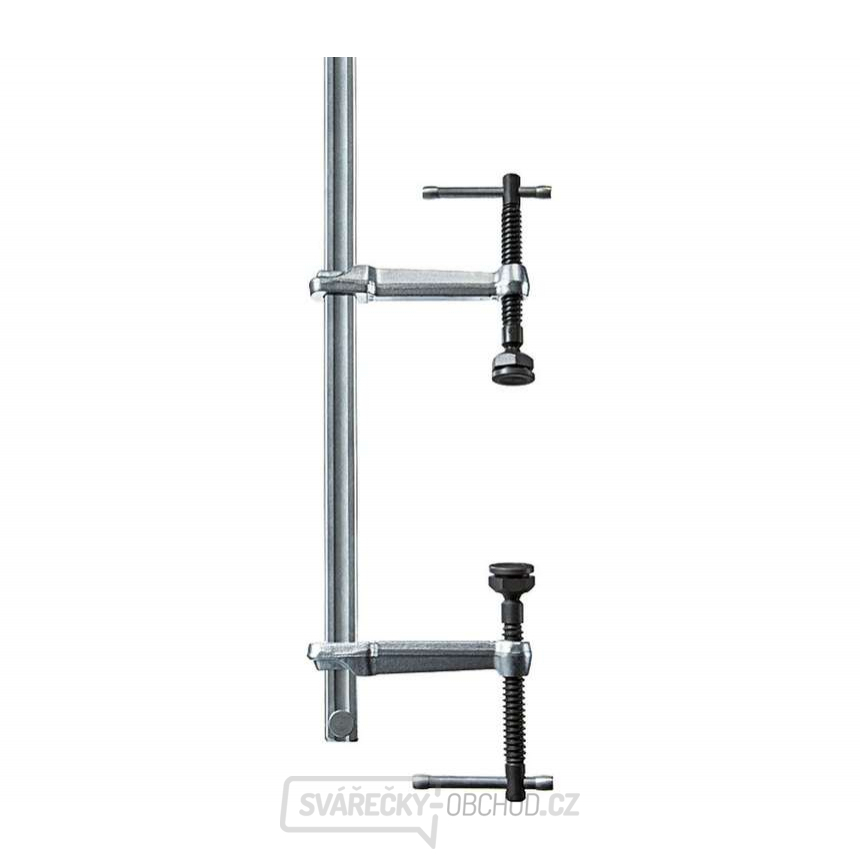

Variabilní šroubová svěrka Bessey GSV 300 M (3000 mm)
Variabilní vysoce výkonná svěrka – kompletní sada Bessey GSV300M
- Upínací síla až 9 000 N
- Umístěním do středu na obrobku se zabrání převržení
- Dlouhá životnost díky žáruvzdornému speciálnímu tlačnému kotouči s vložkou ze slinuté oceli výkyvném do úhlu 35°
- Lze přenastavit bez nástrojů pro rozpírání
- Svorku lze vsunout do otvoru v obrobku (upínané součásti)
- Mnohostranné možnosti použití díky výměnnému hladkému třmenu v různých provedeních
- Koncová pojistka uvolnitelná bez použití nástroje
- Oboustranně připevněné koncové pojistky lze uvolnit bez použití nástroje a umožňují rychlé přestavení kluzných ramen do polohy pro rozpírání
- Bez problémů je také možná záměna za jiný druh kluzného ramene nebo doplnění dalších ramen
- Výměnné kluzné rameno
- Kluzné rameno z kované a zušlechtěné oceli zaručuje díky přímočarému přenosu síly bezpečné upnutí a odolává i největším zatížením
- Podle účelu je možno kluzná ramena doplňovat nebo měnit za jiné typy
- Speciální výkyvná přítlačná kulová hlava
- SLV stejně jako GSV je vybaveno přítlačnou kulovou hlavou odolávající vysokým teplotám
- Hlava je výkyvná až do 35° a je vyměnitelná
- U GSV obsahuje výklopná sestava kluznou vložku ze sintrovaného kovu, která
je nasycena olejem.
Tato vložka zajišťuje výbornou kluznost a je zárukou mimořádně dlouhé životnoti
- Zušlechtěné vřeteno
- Zušlechtěné, obzvlášt pevné vřeteno je odolné proti odírání
- To znatelně prodlužuje dobu životnosti
Technické parametry:
- Rozpětí: 3 000 mm
- Rozpírání: 400 ÷ 3 340 mm
- Vyložení ramen: 140 mm
- Vodící tyč #: 30 x 15 mm
