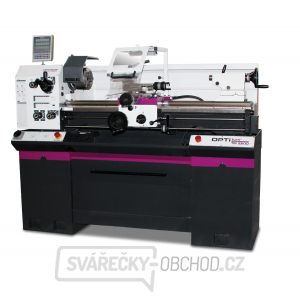

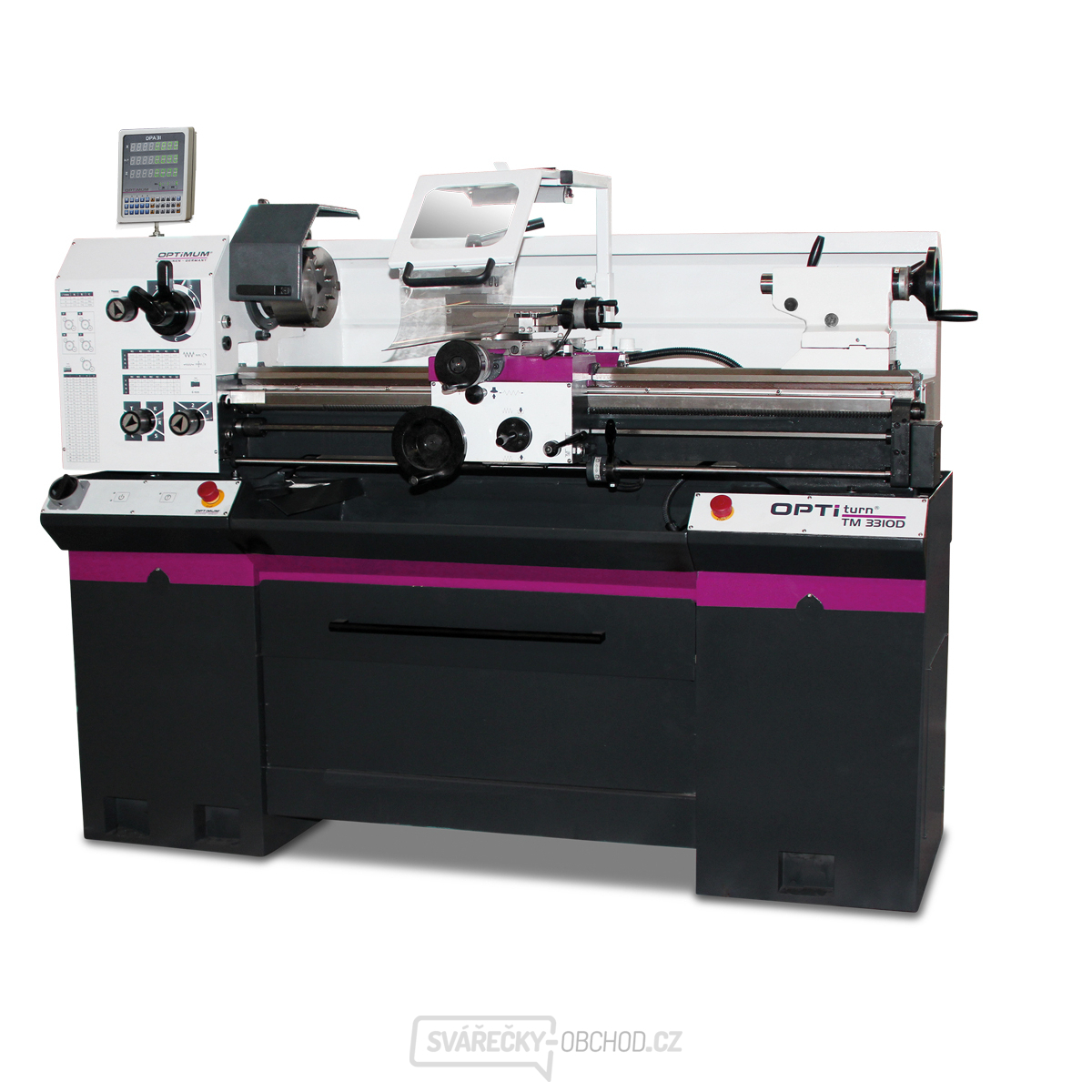

Soustruh OPTIturn TM 3310 D

Soustruh OPTIturn TM 3310 D je plně vybavený soustruh s vodicím a tažným šroubem a s digitálním odměřováním polohy DPA 31. Volitelně s plynulou regulací otáček pomocí frekvenčního měniče Lenze.

Popis:

  • - Kalené a broušené vodicí dráhy osy Z
  • - Přesné zpracování suportů
  • - Elektrické díly DC 24 V
  • - Hlavní motor s elektrickou brzdou a ochranným jističem
  • - Zaručená házivost čela vřetene - Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
  • - Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
  • - Pravý / levý chod lze přepínat na podélném suportu
  • - Dvoukanálová bezpečnostní elektronika
  • - Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
  • - Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
  • - Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
  • - Vypínače odpovídají normě EN ISO 13849
  • - Podstavec pro soustruh se stabilní ocelovou konstrukcí
  • - Čtyřstranný nožový držák
  • - Nouzové vypínače vpravo i vlevo na podstavci
  • - Digitální odměřování polohy DPA 31:
  • - Přehledná fóliová klávesnice
  • - Vysoká pracovní přesnost
  • - Snížené procento chyb
  • - Osa X, Y, Z0, Z s 8-místným displejem
  • - Skleněná pravítka


Obsahuje:

  • - Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 4
  • - LED osvětlení stroje
  • - Redukční pouzdro MK 5 / MK 3
  • - Pevný hrot MK 3
  • - Čtyřstranný nožový držák 16 mm
  • - Sada výměnných kol
  • - Podstavec
  • - Olejová náplň
  • - Seřizovací nářadí


Parametry:

  • Výška hrotu : 165 mm
  • Max. točný průměr nad ložem : 330 mm
  • Max. točný průměr nad suportem : 216 mm
  • Šířka lože : 190 mm
  • Vzdálenost mezi hroty : 1000 mm
  • Kužel vřetene : MK5
  • Upnutí vřetene : Camlock DIN ISO 702-2 č. 4
  • Otáčky : 65–2000ot/min
  • Plynulá změna otáček : Ne
  • Otáčky - provedení Vario : 11–2500ot/min
  • Počet rychlostních stupňů : 9
  • Průchod vřetene : 38 mm
  • Kužel pinoly koníku : MK3
  • Průměr pinoly : 38 mm
  • Zdvih pinoly : 100 mm
  • Posuv podélný : 0.02 –0.4 mm/ot. (24 )
  • Posuv příčný : 0.01 –0.2 mm/ot. (32 )
  • Max. posuv nožového suportu : 90 mm
  • Max. posuv příčného suportu : 168 mm
  • Závit metrický : 0.4 – 10 mm/ot. (26 )
  • Elektrické připojení : 400 V
  • Rozměry (š × v × h) : 1760×1320×745mm
  • Hmotnost : 440 kg
