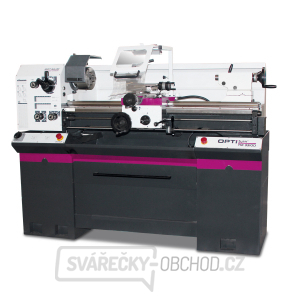

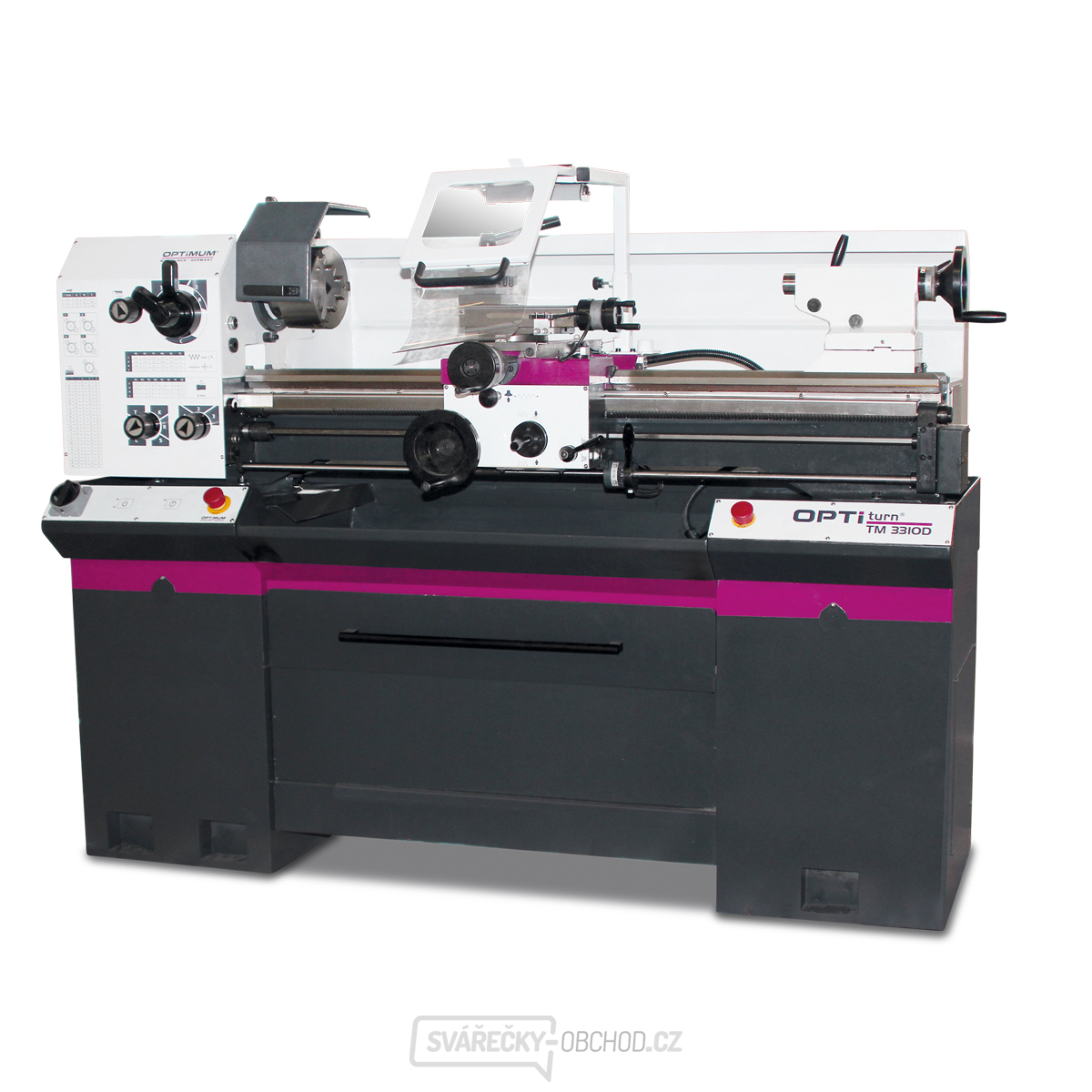

Soustruh OPTIturn TM 3310
Soustruh OPTIturn TM 3310 je plně vybavený soustruh s vodicím a tažným šroubem. Volitelně s plynulou regulací otáček pomocí frekvenčního měniče Lenze.
- - Kalené a broušené vodicí dráhy osy Z
- - Přesné zpracování suportů
- - Elektrické díly DC 24 V
- - Hlavní motor s elektrickou brzdou a ochranným jističem
- - Zaručená házivost čela vřetene - Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
- - Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
- - Pravý / levý chod lze přepínat na podélném suportu
- - Dvoukanálová bezpečnostní elektronika
- - Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
- - Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
- - Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
- - Vypínače odpovídají normě EN ISO 13849
- - Podstavec pro soustruh se stabilní ocelovou konstrukcí
- - Čtyřstranný nožový držák
- - Nouzové vypínače vpravo i vlevo na podstavci
Obsahuje:
- - Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 4
- - LED osvětlení stroje
- - Redukční pouzdro MK 5 / MK 3
- - Pevný hrot MK 3
- - Čtyřstranný nožový držák 16 mm
- - Sada výměnných kol
- - Podstavec
- - Olejová náplň
- - Seřizovací nářadí
Parametry:
- Výška hrotu : 165 mm
- Max. točný průměr nad ložem : 330 mm
- Max. točný průměr nad suportem : 216 mm
- Šířka lože : 190 mm
- Vzdálenost mezi hroty : 1000 mm
- Kužel vřetene : MK5
- Upnutí vřetene : Camlock DIN ISO 702-2 č. 4
- Otáčky : 65–2000ot/min
- Plynulá změna otáček : Ne
- Otáčky - provedení Vario : 11–2500ot/min
- Počet rychlostních stupňů : 9
- Průchod vřetene : 38 mm
- Kužel pinoly koníku : MK3
- Průměr pinoly : 38 mm
- Zdvih pinoly : 100 mm
- Posuv podélný : 0.02 –0.4 mm/ot. (24 )
- Posuv příčný : 0.01 –0.2 mm/ot. (32 )
- Max. posuv nožového suportu : 90 mm
- Max. posuv příčného suportu : 168 mm
- Závit metrický : 0.4 – 10 mm/ot. (26 )
- Elektrické připojení : 400 V
- Rozměry (š × v × h) : 1760×1320×745mm
- Hmotnost : 440 kg
