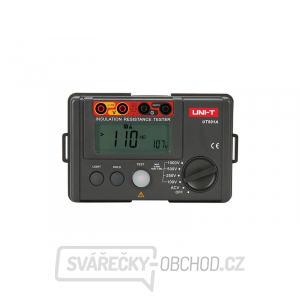

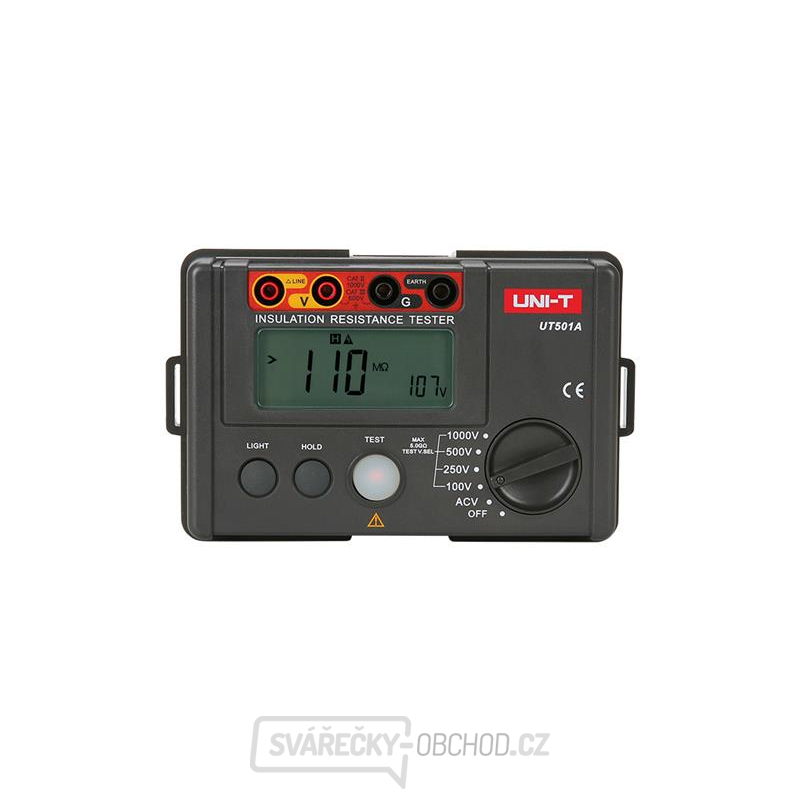

Tester izolačního odporu UNI-T UT501A
Tester izolačního odporu UNI-T UT501A
Zkoušečky elektrické izolace řady UT500 se používají k měření izolačního odporu elektrických zařízení a domácích spotřebičů při provádění pravidelných revizí. To se provádí měřením izolačního odporu mezi elektrickými obvody nebo mezi obvody a zemí (kostrou zařízení). Řada UT500 může měřit izolační odpor, střídavé napětí, nízký odpor, PI (polarizační index) a DAR (dielektrická absorpce). Jednotlivé přístroje řady UT500 se od sebe liší rozsahy testovacího napětí (UT501A 100V až 1000V, UT501B 250V až 1000V, UT502A 500V až 2500V), maximálním naměřeným izolačním odporem (UT501A 0MΩ až 5GΩ, UT501B 0MΩ až 5GΩ, UT502A 0MΩ až 20GΩ) a některými dalšími parametry.
Jedná se o přístroje pro testování a kontrolu pro zajištění správné funkce transformátorů, generátorů, vysokonapěťových motorů, výkonových kondenzátorů, napájecích kabelů, svodičů, spínačů, elektrických strojů a spotřebičů. Jsou to ideální přístroje pro provádění elektrické údržby a jsou vyrobeny v souladu s normami IEC61010 a IEC61557.
Parametry produktu UT501A:
- měření odporu izolace 0MΩ až 5,5GΩ
- zkušební DC napětí 100V / 250V / 500V / 1000V
- měření AC napětí v rozsahu 30 až 750V (50/60Hz)
- indikace přetížení při >5,5GΩ
- LCD podsvícený displej s rozsahem 1999
- automatické přepínání rozsahů
- podružný displej pro zobrazení zkušebního napětí a zapnutých funkcí
- varování červeným světlem
- napájení 6x baterie 1,5V (AA)
- indikace slabých baterií
- ochrana proti přepětí CATIII 600 V
Technické parametry UT501A:
- jmenovité zkušební napětí / rozsah měření izolačního odporu / jmenovitý měřící proud / vnitřní odpor
100V / 0,00MΩ až 100MΩ / 1,00mA až 1,10mA / 100kΩ
250V / 0,00MΩ až 5,5GΩ / 1,00mA až 1,10mA / 250kΩ
500V / 0,00MΩ až 5,5GΩ / 1,00mA až 1,10mA / 500kΩ
1000V / 0,00MΩ až 5,5GΩ / 1,00mA až 1,10mA / 1MΩ
- tolerance napětí otevřeného obvodu: +10%
- zkratový proud zkušebního napětí: méně než 1,8mA
- rozsah přesnosti měření izolačního odporu: 0,00MΩ až 99,9MΩ: ±(3%+5) / 100MΩ až 5,5GΩ: ±(5%+5)
- měření AC napětí - v rozsahu: 30V až 750V (50/60Hz)
- rozlišení: 1V
- přesnost: ±(2%+3)
Obecné informace:
- displej: vícefunkční LCD o rozměrech 70,6 mm x 34 mm, rozsah 1999
- podsvícení displeje: možnost bílého podsvícení, nebo červeného podsvícení při varování
- automatické přepínání rozsahů: ano
- bzučák: ano, indikace vysokého napětí
- automatické vybíjení vnitřní kapacity po skončení měření: ano
- napájení: 6x alkalická baterie 1,5V (AA)
- indikace slabé baterie: ano, při poklesu napětí pod 7V
- hmotnost: 0,5kg (včetně baterie)
- rozměry výrobku: 150 x 100 x 71mm
- barva výrobku: červená a šedá
- podmínky pro tovární kalibraci: teplota okolí 23°C ±5°C, vlhkost 45% až 75%
- doporučená kalibrace: 1x ročně, kalibrační protokol nutno objednat samostatně
- pracovní podmínky: 0°C až +35°C / relativní vlhkost vzduchu je 75% nebo méně
- skladovací podmínky: -20°C až +60°C / relativní vlhkost je 80% nebo méně
- nadmořská výška: max. 2000m
Obsah individuálního balení:
- přístroj UT501A: 1 ks
- testovací kabely: 1 pár
- krokosvorky: 1 pár
- baterie AA 1,5V (LR6): 6 ks
- anglický, český, slovenský návod: 1ks
Velkoobchodní balení:
- standardní množství v kartonu: 20 ks
- standardní rozměry kartonu: 500 x 380 x 330 mm
- celková hmotnost kartonu: cca 17,7 kg
Výrobce:
https://www.uni-trend.com/
