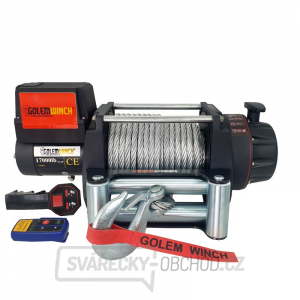

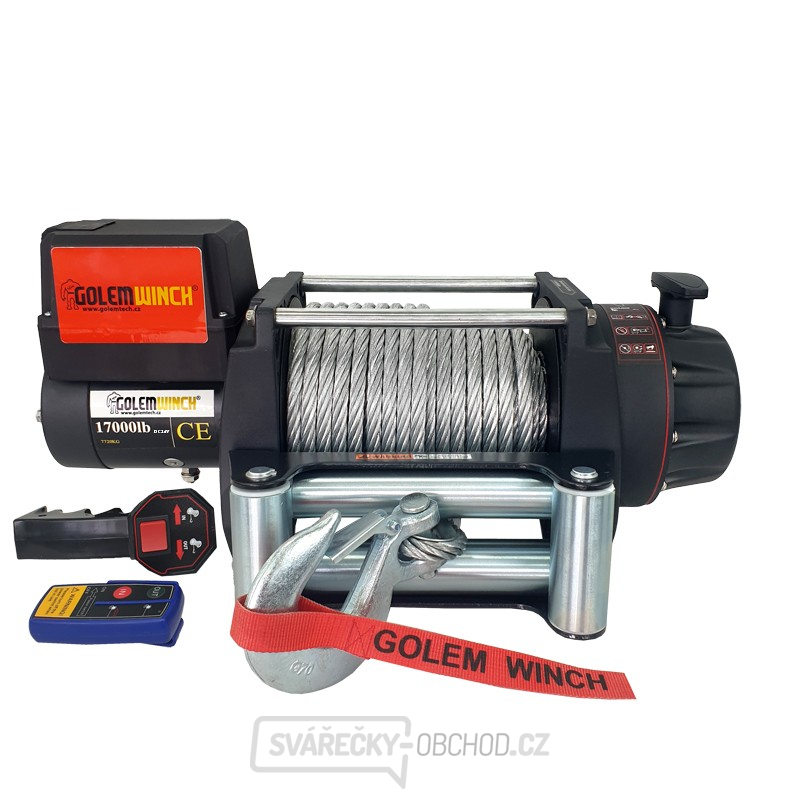

Elektrický naviják Golemwinch 7.7 tun 24V

Elektrický naviják Golemwinch s tažnou silou 17000 lb (7,7 t) je nejsilnější naviják určený pro těžké odtahovky, hasiče apod. Elektrický naviják má CE certifikát a je na něj poskytována záruka 2 roky.


Jedná se o nový model elektrického navijáku Golemwinch. Zásluhou neustálého vývoje je naviják ještě spolehlivější a odolnější. Hlavní výhodou je vylepšená automatická brzda, která je umístěna přímo na hřídeli motoru. Nová je i konstrukce převodovky a uložení bubnu. Díky tomu je provoz tohoto navijáku velice tichý. Relé s elektronikou může být umístěno pomocí úchytek na motoru navijáku, na bubnu, nebo mimo naviják, např. v motorovém prostoru.

Napájení navijáku je možné přímo z autobaterie vozidla, stačí připojit minus a + 24 V. Zapojení napájení u elektrických navijáků by mělo být z důvodu bezpečnosti vždy provedeno přes odpojovač baterie. Pro Vaši bezpečnost doporučujeme použít proudový odpojovač.

POPIS VÝROBKU

  • max. tažná síla 7700 kg
  • vhodné pro nákladní vozy / odtahovky
  • varianta 24 V
  • dálkové i kabelové ovládání
  • kvalitní ocelová planetová převodovka
  • splňuje normu ČSN EN 14492-1 (STK)
  • CE Certifikát
  • nejoblíbenější pro odtahovky / hasiče

OBSAH BALENÍ

  • naviják 17000 lb
  • ovládací box + propojovací kabely
  • 4-cestná naváděcí rolny lana
  • ocelové lano (navinuté)
  • ocelový hák + popruh
  • dálkové i kabelové ovládání
  • montážní materiál / šrouby
  • kladka 8t
  • český návod k obsluze

TECHNICKÁ SPECIFIKACE

Typ: Golemwinch 17000

Jmenovitá tažná síla: 7700 kg (17000 lb)

Motor: 5,4 kW (7 hp)

Napájecí napětí: 24 V DC

Převodovka: 3-stupňová planetová (ocel)

Spojka: ozubený věnec (ocel)

Brzda: samostatná samosvorná (ocel)

Převod: 360:1

Velikost bubnu: 85 x 224 mm

Lano: l = 24 m / ∅ 12,7 mm (ocel)

Ovládání: dálkové i lanové

Rozteč šroubů: 254 x 114 mm

Celkové rozměry: 567 x 215 x 246 mm

Hmotnost: 59 kg



ZÁVISLOST POČTU VRSTEV NAVINUTÉHO LANA NA MAX. TAŽNOU SÍLU NAVIJÁKU

vrstva lana

1

2

3

4

jmenovitá tažná síla (kg)

7620

6250

5081

4245

navinutí na bubnu (m)

5,1

11,5

19,3

28



PŘEHLED RYCHLOSTI NAVÍJENÍ / VELIKOST ELEKTRICKÉHO PROUDOVÉHO ODBĚRU (první vrstva lana)

zatížení lana (kg)

0

907

3630

5443

7620

rychlost lana (m/min)

7,8

3,88

1,96

1,41

1,01

elektrický proud (ampér)

60

97

193

256

350
